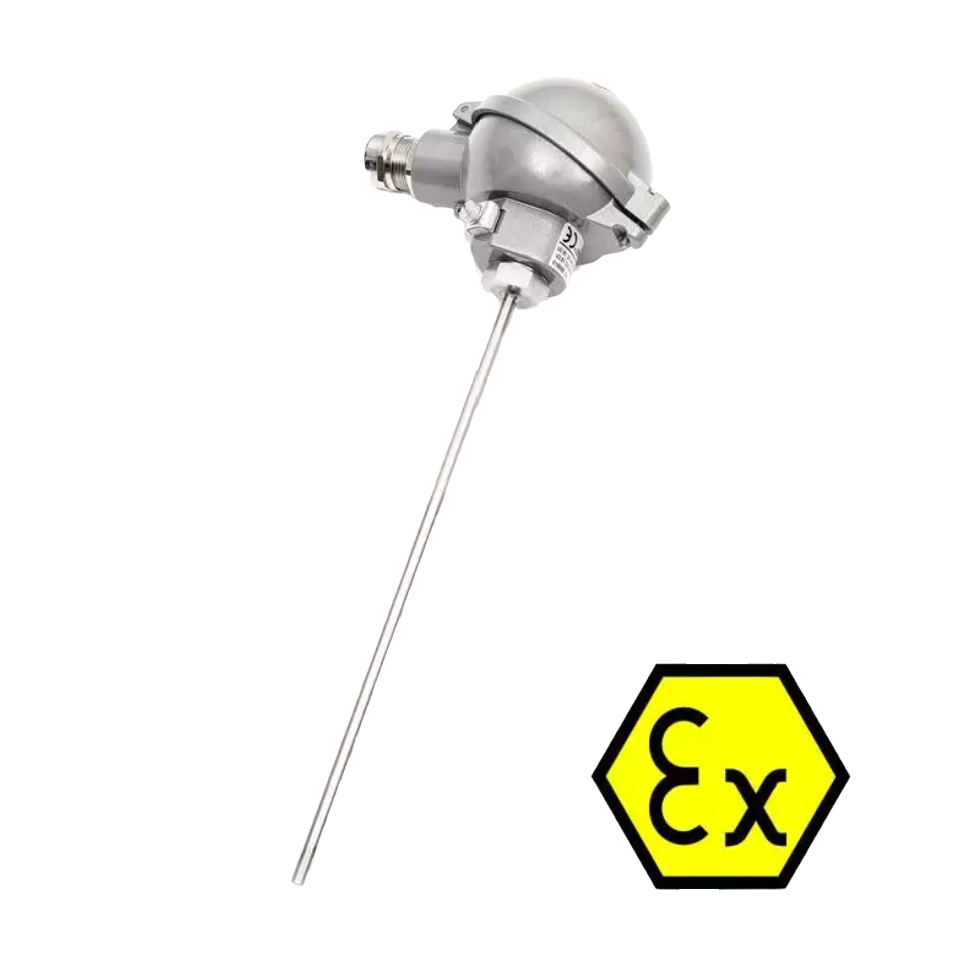

Sonda ATEX con cabezal de conexión (Pt100, Ni1000, NTC)

Sonda ATEX con cabezal de conexión (Pt100, Ni1000, NTC)
  • Mide la temperatura de contacto de sustancias líquidas o gaseosas.
  • Potencia máxima admisible de los sensores de 2 mW.
  • Rango de temperatura International Trade Centre -30 y 80 ° C.
  • No se debe superar la temperatura en una zona explosiva.

Envío internacional

Entrega estándar o express

pagos seguros

Todos los pagos son seguros y aprobados.

Mejor precio garantizado

Contáctenos para definir su método de pago.

+33-233-611-670

Inglés - francés - alemán - español

Detalles del producto sobre "Sonda ATEX con cabezal de conexión (Pt100, Ni1000, NTC)"

ACCESORIOS

  • Dedos de guante de acero inoxidable JS 130
  • soporte de metal K 120 - para conductos de ventilación
  • soporte metálico K 100C - para montaje en pared
  • Montaje con collar o anillos: si la longitud de la varilla del sensor de temperatura es diferente


Tipo de sonda NK-120EX NK-121EX NK-122EX NK-320EX NK-321EX
Tipo de sensor Ni 1000/5000 Ni 1000/6180 o 891 Ni 10000/5000 Ni 10000/6180
Rango de medición en zona 2 -30 a 80 ° C
Max. Corriente de medición DC 1 mA 1 mA 1 mA 0,3 mA 0,3 mA




Tipo de sensor NK-123EX PTK120EX PTK220EX PTK320EX HK-120EX
Tipo de sensor T1 = Ni2226 Pt 100/3850 Pt 500/3850 Pt 1000/3850 Termistor NTC de 20 kΩ
Rango de medición en zona 2 -30 a 80 ° C
Max. Corriente de medición DC 0,7 mA 3 mA 1,5 mA 1 mA 1 mW *)

*) potencia de entrada máxima

OTROS PARAMETROS
Rango de medida v ZONA 2: -30 ° C ≤ Ta ≤ 80 ° C
Conexión de sensores de temperatura. 2 hilos, 3 hilos, 4 hilos
Potencia recomendada de una fuente SELV o PELV,
Potencia máxima absorbida de 2 mW
Tiempo de respuesta
según ČSN EN 60751 (en agua corriente> 0,2 m / s),
- para un diámetro de varilla de 4 mm: τ0,5 ≤ 4 s, τ0,9 ≤ 10 s
- para un diámetro de varilla de 6 mm: τ0,5 ≤ 9 s, t0,9 ≤ 20 s
- para diámetro de varilla de 8 mm: τ0,5 ≤ 14 s, τ0,9 ≤ 35 s
- para diámetro de varilla de 10 mm: τ0,5 ≤ 25 s, τ0,9 ≤ 60 s
Resistencia de aislamiento > 200 MOhm a 500 V CC, 25 ± 3 ° C, humedad <80%
Fuerza eléctrica 1000 V CC durante 1 s, 25 ± 5 ° C, máx. 80%
Grado de protección IP 66 según EN 60529
Tipo de terminal Cerámica, sección de conductor recomendada 0,5 a 1,0 mm 2
Material de la cabeza aluminio

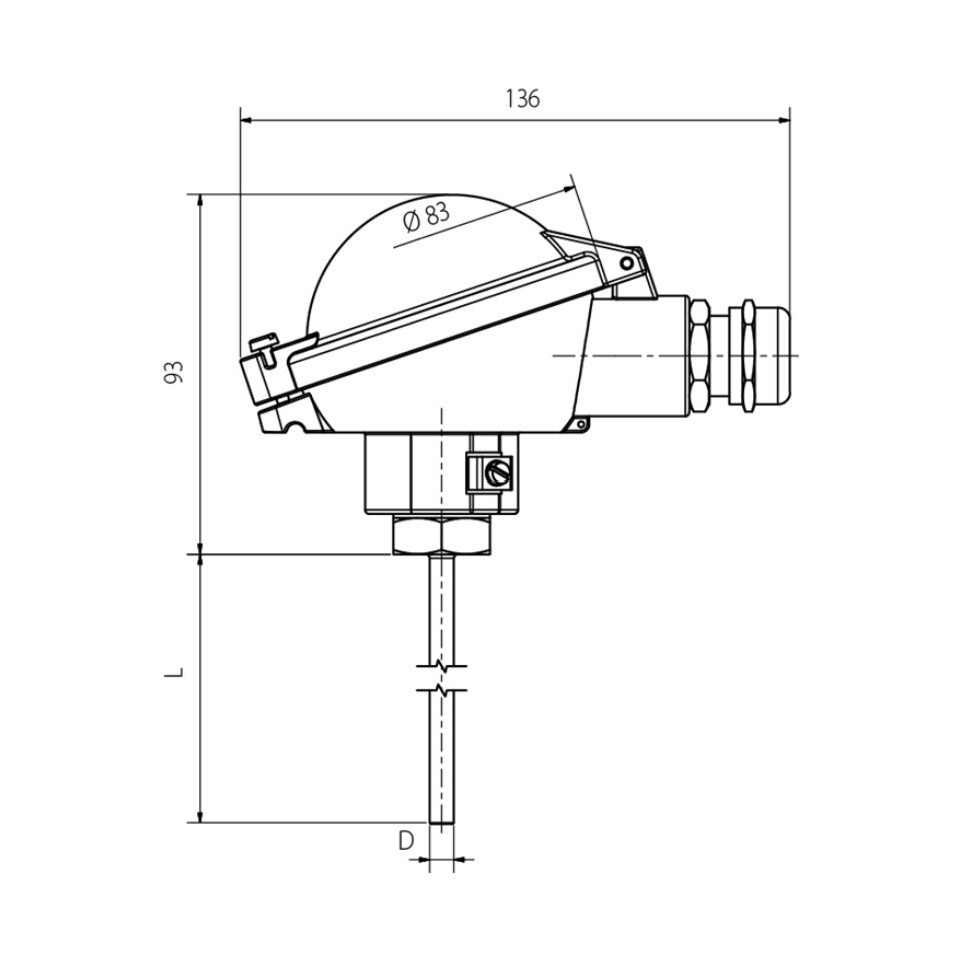

Dimensiones de la cabeza 83 x 83 mm
Resistencia a la temperatura de la cabeza -30 a 90 ° C
Material de la barra acero inoxidable DIN 1.4301, 1.4404 o 1.4571
Diámetro del dial D
4 mm, 6 mm, 8 mm, 10 mm
Varilla estándar longitud L
diámetro 4 mm: 70, 120, 180, 240 mm
otros diámetros: 50, 70, 120, 180, 240, 300, 360 y 420 mm
Resistencia al suministro de cables. 0,254 Ω / m (conexión de dos cables)
Presión máxima de funcionamiento con un diámetro de varilla de 4 mm a 2,5 MPa
con una varilla con un diámetro de 6 a 10 mm a 6,3 MPa
Peso min 0,4 kg

General

  • Referencia -
  • Nombre Sonda ATEX con cabezal de conexión (Pt100, Ni1000, NTC)

Caracteristicas

  • medir Temperatura
  • Tipo de Producto NTC
    Ni1000
    Ni10000
    Pt100
    Pt500
    Pt1000
  • Temperatura máxima de funcionamiento 80 ° C
  • Modelo Sonda de bloque de terminales
  • Certificación ATEX EX E
  • Longitud del cable Con bloque de terminales

Documentos adjuntos

Sonda ATEX con cabezal de conexión (Pt100, Ni1000, NTC) - Ficha técnica GNK120exR
Descargar (299.04KB)
