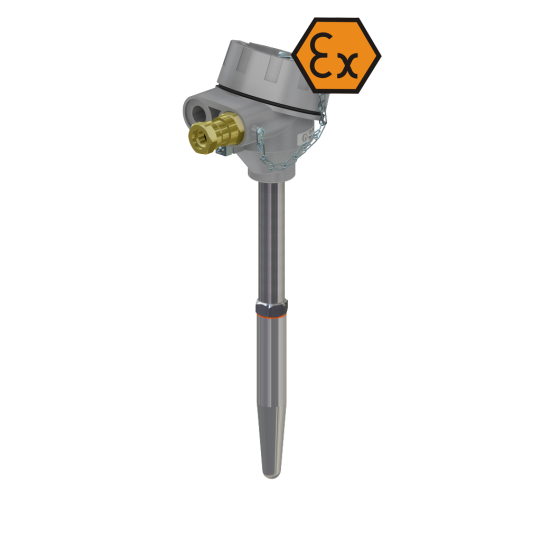

Termómetro de resistencia con cabezal de conexión, inserto interno y conexión soldada - ATEX intrínsecamente seguro

Referencia GXI-TOPGR / GXI-APTOPGR

  • Rango de temperatura de diseño: -200 .. + 550 ° C
  • Instalaciones de procesos tecnológicos en todas las industrias
  • Instalación en áreas peligrosas:
    Gases, vapores, nieblas (G): Zona 0, 1, 2
    Polvo (D): Zona 20, 21, 22
    Minas: M1

Características del producto Termómetro de resistencia con cabezal de conexión, inserto interno y conexión soldada - ATEX intrínsecamente seguro

Especificaciones

  • RTD simple y doble
  • Inserto de medición con aislamiento mineral intercambiable
  • Conexión a proceso soldada al tubo protector
  • Diámetro del tubo de protección: Ø11, Ø12, Ø14, Ø15 mm
  • Material del tubo protector: acero inoxidable 1.4541 (AISI321) u otro
  • Prensaestopas ATEX I M1, II GD, IP65 (diámetro del cable Ø5..10mm)
  • Señal de salida: RTD o 4..20 mA (opción)


Descripción

Los termómetros de resistencia de esta serie están diseñados para atornillarse directamente en el proceso, principalmente en recipientes y tuberías. Estos termómetros son adecuados para medios líquidos y gaseosos bajo carga mecánica moderada y en condiciones químicas normales.

Construcción de la Banda

El sensor consta de un inserto de medición intercambiable, un tubo protector externo (termopozo) con cuello y un cabezal de conexión de aluminio donde es posible el montaje de un transmisor de temperatura con una señal de salida 4-20 mA / HART® o Profibus®PA.

El inserto de medición es la parte reemplazable del sensor completo que reduce el tiempo y el costo de mantenimiento del dispositivo de medición instalado en el objeto. El acoplamiento por resorte del inserto de medición proporciona una presión perfecta en la parte inferior del tubo protector, reduce el tiempo de reacción a los cambios de temperatura y aumenta la precisión de la medición y reduce las vibraciones naturales, evitando así fallas mecánicas y eléctricas.

La longitud de inserción, la conexión al proceso, el diseño del termopozo, el cabezal de conexión, así como el tipo y número de sensores, la precisión y el método de conexión se pueden seleccionar individualmente para la aplicación respectiva.

Transmisor de temperatura (opción)

El transmisor se monta dentro del cabezal de conexión del sensor: directamente en el inserto de medición o en la tapa
Arriba de la cabeza.

El segundo método es ventajoso porque permite cambiar rápidamente el soporte de medición estándar sin tener que desmontar el transmisor; esto significa reducción del tiempo y los costos de mantenimiento del sensor y la protección de los cables contra posibles daños. Montaje de dos transmisores en el interior del cabezal de conexión disponible bajo pedido.

Tipo G1 Aluminio, prensaestopas Exe M20x1,5, IP68
Tipo G2 Aluminio, prensaestopas Exe M20x1,5, IP68
Tipo G5 Aluminio, 2 x Exe M20x1,5 prensaestopas, IP68
Tipo G6 Aluminio, 2 x Exe M20x1,5 prensaestopas, IP68
