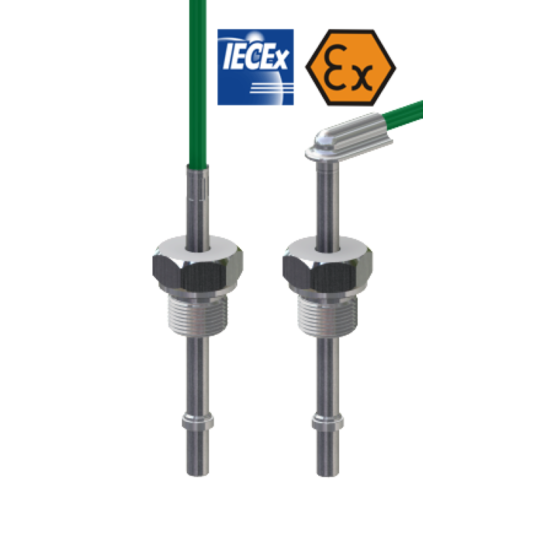

Termómetro de resistencia cableado con conexión deslizante ATEX intrínsecamente segura

Referencia GXI-TOPE418R / GXI-TOPE419R

  • Rango de medida: -50 .. + 400 ° C (depende del aislamiento del cable)
  • Industria química fina
  • Industria de la energía ligera
  • Servicios industriales generales
  • Industria alimentaria
  • Instalación en áreas peligrosas:
    Gases, vapores, nieblas (G): Zona 0, 1, 2
    Polvo (D): Zona 20, 21, 22
    Minas: M1

Características del producto Termómetro de resistencia cableado con conexión deslizante ATEX intrínsecamente segura

Especificaciones

  • RTD simple o doble:
    Pt100, Pt500, Pt1000 según PN-EN 60751
    Ni100, Ni1000 según DIN 43760
    Cu50, Cu53 según GOST 6651-94
  • Acero inoxidable AISI321 / 1.4541 o AISI316L / 1.4404, AISI316Ti / 1.4571 bajo pedido
  • Conexión de proceso roscada
  • Tipo de construcción: recta o en ángulo


Diferencia de temperatura

El rango de temperatura del sensor depende del aislamiento del cable de conexión.

Diferencia de temperatura Posibles diámetros del tubo de protección Aislamiento de cables
-10 .. + 105 °C Ø5, Ø6, Ø8mm PVC
-50 .. + 180 °C Ø4, Ø5, Ø6, Ø8mm silicona
-50 .. + 260 °C Ø3, Ø4, Ø5, Ø6, Ø8mm teflón® PFA
-50 .. + 400 °C Ø5, Ø6, Ø8mm fibra de vidrio


Descripción

Los termómetros de resistencia de esta serie están diseñados para atornillarse directamente en el proceso, principalmente en recipientes y tuberías. Estos termómetros son adecuados para medios líquidos y gaseosos bajo carga mecánica moderada y en condiciones químicas normales.

Construcción

El sensor consta de una resistencia a la temperatura, un tubo protector con conexión de proceso roscada y un cable.

La longitud de inserción, la conexión al proceso, el tipo de construcción, el número de sensores, la precisión, el aislamiento del cable y el método de conexión se pueden seleccionar individualmente para la aplicación respectiva.

Otras versiones

Esta hoja de datos es solo una pequeña parte de nuestro programa de suministro de termómetros de resistencia de cable. A petición del cliente, también se pueden entregar otras versiones.

PVC / Funda: PVC -10 .. + 105 ° C
Silicona / Funda: silicona -50 .. + 180 ° C
Teflón FEP / Funda: silicona -50 .. + 180 ° C
Teflón FEP / Funda: silicona / Trenza: cobre -50 .. + 180 ° C
Teflón PFA / Funda: teflón PFA -50 .. + 260 ° C
Teflón PFA / Trenza: acero inoxidable -50 .. + 260 ° C
Teflón PFA / Funda: teflón PFA / Trenza: cobre -50 .. + 260 ° C
Fibra de vidrio / Funda: fibra de vidrio / Trenza: acero inoxidable -50 .. + 500 ° C
