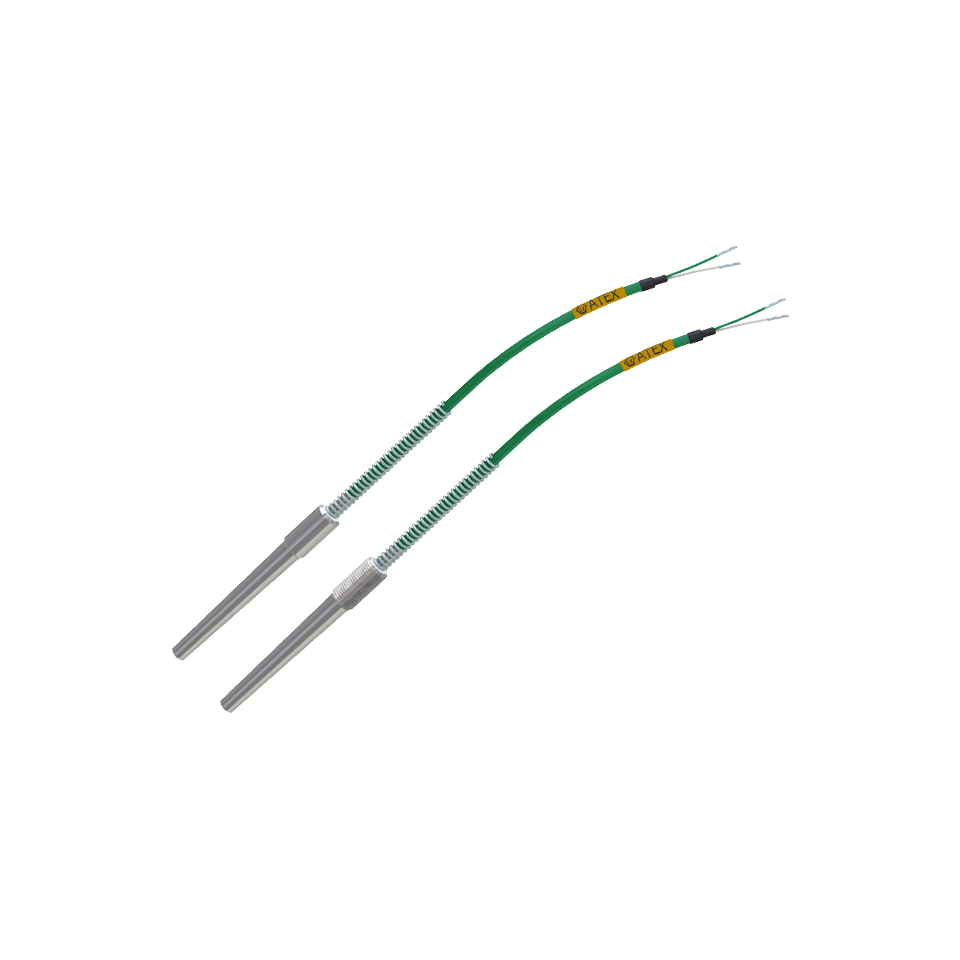

Termopar cableado con reducción ATEX intrínsecamente segura

Referencia GXI-TTE580R / GXI-TTE581R

  • Rango de medida: -40 .. + 400 ° C (depende del aislamiento del cable)
  • Industria química fina
  • Industria de la energía ligera
  • Servicios industriales generales
  • Industria alimentaria
  • Instalación en áreas peligrosas:
    Gases, vapores, nieblas (G): Zona 0, 1, 2
    Polvo (D): Zona 20, 21, 22
    Minas: M1

Características del producto Termopar cableado con reducción ATEX intrínsecamente segura

Especificaciones

  • TC simple o doble:
    Tipo J (Fe-CuNi),
    Tipo K (NiCr-NiAl),
    Tipo N (NiCrSi-NiSi),
    Tipo T (Cu-CuNi),
    Tipo E (NiCr-CuNi)
  • Acero inoxidable AISI321 / 1.4541 o AISI316L / 1.4404, AISI316Ti / 1.4571 bajo pedido

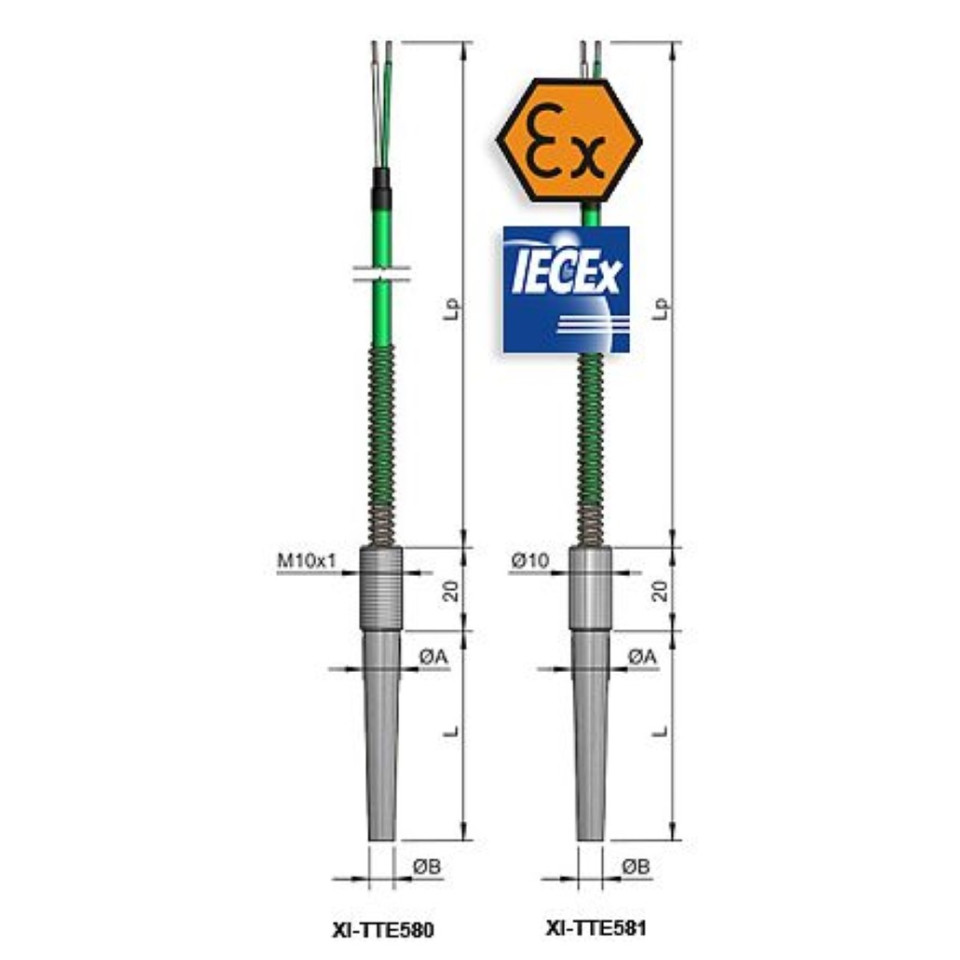

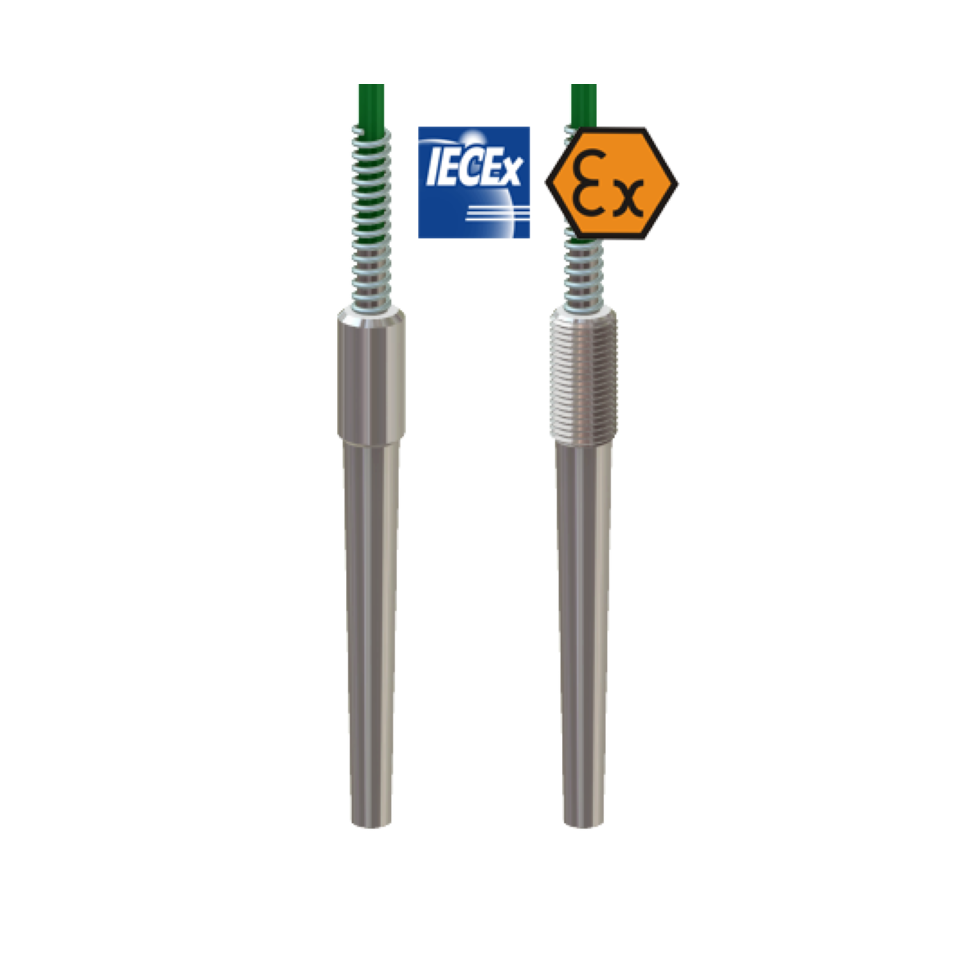

  • Tipo de construcción: termopozo roscado M10x1 (XI-TTE580) o termopozo cilíndrico (XI-TTE581)


Diferencia de temperatura

El rango de temperatura del sensor depende del aislamiento del cable de conexión.

imagen

solo

rango de medición

PVC / Funda: PVC -10 .. + 105 ° C
Silicona / Funda: silicona -40 .. + 180 ° C
Teflon® FEP / Funda: silicona -40 .. + 180 ° C
Teflon® FEP / Funda: silicona / Trenza: cobre -40 .. + 180 ° C
Teflon® PFA / Funda: teflon® PFA -40 .. + 260 ° C
Teflon® FEP / Funda: teflon® FEP / Trenza: cobre -40 .. + 205 ° C
Fibra de vidrio / Funda: fibra de vidrio / Trenza: acero inoxidable -40 .. + 400 ° C


Descripción

Los termopares de cable de la serie XI-TTE580 están diseñados para atornillarse directamente en el proceso, los de la serie XI-TTE581 están diseñados para encajar directamente en el proceso. Estos termopares son adecuados para medios líquidos y gaseosos bajo carga mecánica moderada y en condiciones químicas normales.

Construcción de la Banda

El sensor consta de un cable termopar, un termopozo y un cable de conexión.

El tipo de termopar, la precisión, el aislamiento del cable y el tipo de construcción se pueden seleccionar individualmente para la aplicación respectiva.

Otras versiones

Esta hoja de datos contiene solo una pequeña parte de nuestro programa de suministro de termopares cableados. A petición del cliente, también se pueden entregar otras versiones.
