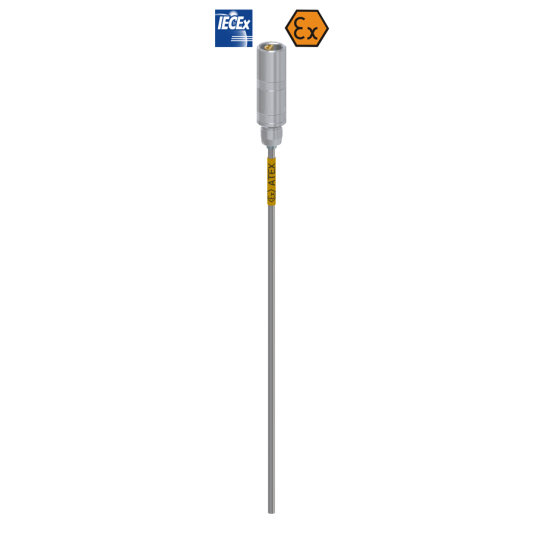

Termómetro de resistencia de tiempo de respuesta rápido con pantalla y conexión - ATEX Exi / Exd

Especificaciones

• La pantalla de fácil lectura de 60 mm de diámetro proporciona una indicación clara de la escala de su proceso, respaldada por un gráfico de barras radiales.
• Tres botones ópticos que funcionan incluso en condiciones difíciles (opción)
• Los menús fáciles de seguir lo guían a través de la programación con textos de ayuda que se desplazan
• Funcionalidad HART® 7 con compatibilidad HART® 5
• El inserto de medición con resorte garantiza un contacto confiable con el termopozo
• Diámetro del inserto de medición: Ø3, Ø4,5, Ø6 mm u otro bajo pedido
• Material de la cubierta: acero inoxidable AISI316 (1.4401)
• Alta precisión en todo el rango de temperatura de funcionamiento




Instrucciones de montaje

Sensores firmados ej.jpg II 1 / 2G  et ej.jpg II 1 / 2D han sido diseñados para medir la temperatura en todas las zonas de explosión de gas, líquido, neblina y polvo. En la zona 0 o 20 solo puede haber un tubo de protección. El cabezal de conexión solo puede estar en las zonas 1 (21) o 2 (22). El límite entre las zonas es la conexión roscada.

Sensores firmados ej.jpg II 2G et ej.jpg II 1 / 2D han sido diseñados para la medición de temperatura en las zonas 1 (21) y 2 (22).

Descripción

El sensor consta de un inserto de medición intercambiable, una conexión de proceso, un cuello y un transmisor de temperatura PR7501 montado en campo.

El inserto de medición es la parte reemplazable del sensor completo que reduce el tiempo y el costo de mantenimiento del dispositivo de medición instalado en el objeto. El acoplamiento por resorte del inserto de medición proporciona una presión perfecta en la parte inferior del tubo protector, reduce el tiempo de reacción a los cambios de temperatura y aumenta la precisión de la medición y reduce las vibraciones naturales, evitando así fallas mecánicas y eléctricas.

La longitud de inserción, la conexión a proceso, la longitud del cuello y el cabezal de conexión se pueden seleccionar individualmente para la aplicación correspondiente.

Los detalles que marcan la diferencia.

El transmisor de temperatura HART® PR7501 montado en campo con pantalla y botones ópticos permite una fácil programación, servicio y diagnóstico desde la parte frontal del sensor. La pantalla del sensor se puede girar en incrementos de 90 grados para una fácil visualización vertical u horizontal.

Imagen	Botones ópticos
	Con
	Sans
