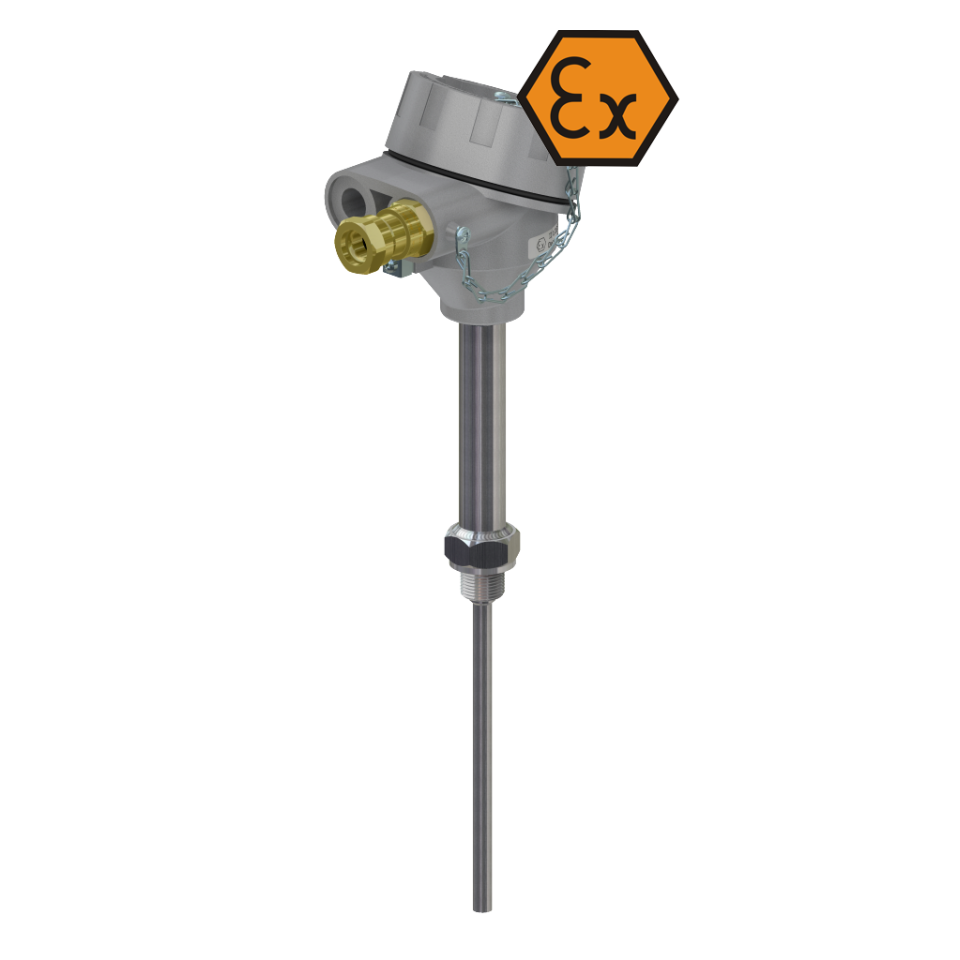

Termómetro de resistencia de cabezal de conexión con ajuste de tiempo de respuesta rápido, a prueba de explosión ATEX

Especificaciones

• RTD simple y doble
• Inserto de medición con aislamiento mineral intercambiable
• Conexión a proceso soldada al tubo protector
• Diámetro del tubo protector: Ø6, Ø8, Ø9 mm
• Material del tubo protector: acero inoxidable 1.4541 (AISI321) u otro
• Prensaestopas ATEX I M2, II GD, IP65 (diámetro del cable Ø5..10mm)
• Señal de salida: RTD o 4..20 mA (opción)




Instrucciones de montaje

Sensores firmados ej.jpg II 2G IIC Tx Gb  et ej.jpg II 2D Ex tb IIIC Tx Db  han sido diseñados para la medición de temperatura en las zonas 1 (21) y 2 (22).

Descripción

Los termómetros de resistencia de esta serie están diseñados para atornillarse directamente en el proceso, principalmente en recipientes y tuberías. Estos termómetros son adecuados para medios líquidos y gaseosos bajo carga mecánica moderada y en condiciones químicas normales.

Construcción de la Banda

El sensor consta de un inserto de medición intercambiable, un tubo protector externo (termopozo) con cuello y un cabezal de conexión de aluminio donde es posible el montaje de un transmisor de temperatura con una señal de salida 4-20 mA / HART® o Profibus®PA.

El inserto de medición es la parte reemplazable del sensor completo que reduce el tiempo y el costo de mantenimiento del dispositivo de medición instalado en el objeto. El acoplamiento por resorte del inserto de medición proporciona una presión perfecta en la parte inferior del tubo protector, reduce el tiempo de reacción a los cambios de temperatura y aumenta la precisión de la medición y reduce las vibraciones naturales, evitando así fallas mecánicas y eléctricas.

La longitud de inserción, la conexión de proceso, el diseño del termopozo, el cabezal de conexión, así como el tipo y número de sensores, la precisión y el método de conexión se pueden seleccionar individualmente para la aplicación correspondiente.

Transmisor de temperatura (opción)

El transmisor está montado dentro del cabezal de conexión del sensor, directamente en el inserto de medición.

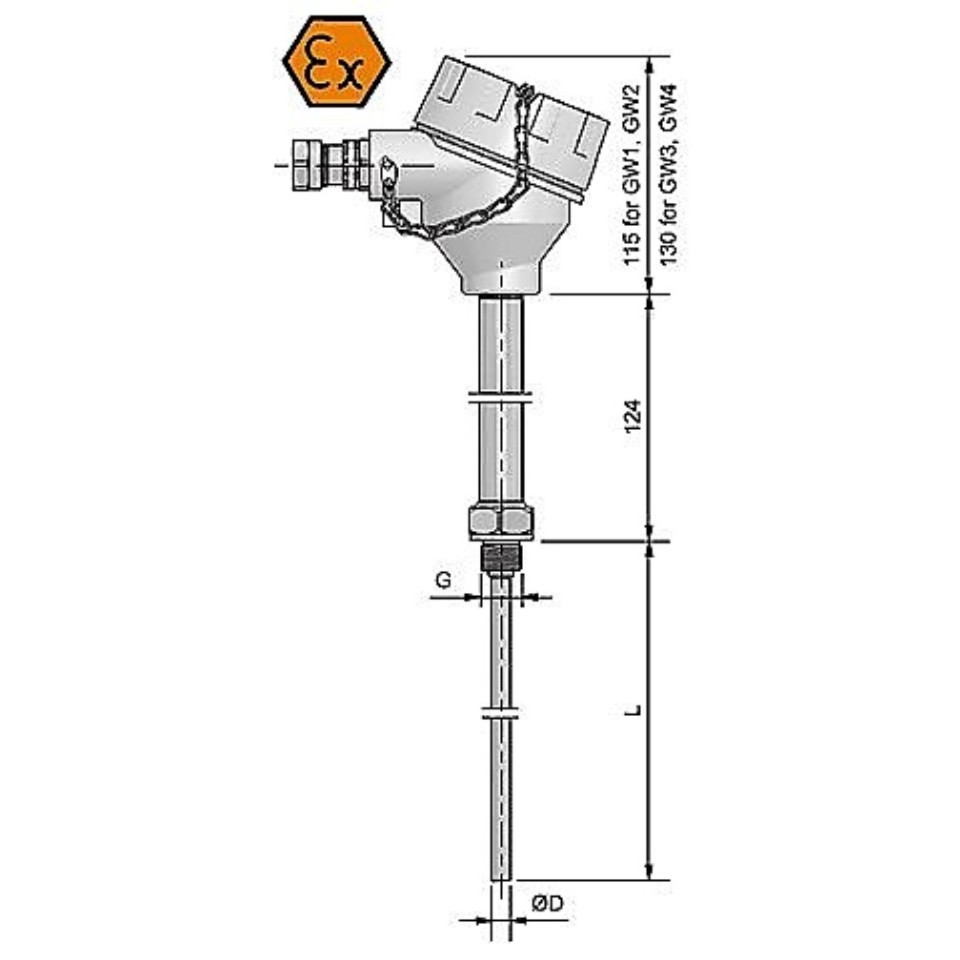

	Tipo GW1	aluminio, prensaestopas M20x1,5
	Tipo GW2	aluminio, 2 x prensaestopas M20x1,5
	Tipo GW3	aluminio, prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
	Tipo GW4	aluminio, 2 x prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
	Tipo S1	acero inoxidable, prensaestopas M20x1,5
	Tipo S2	acero inoxidable, 2 x prensaestopas M20x1,5
