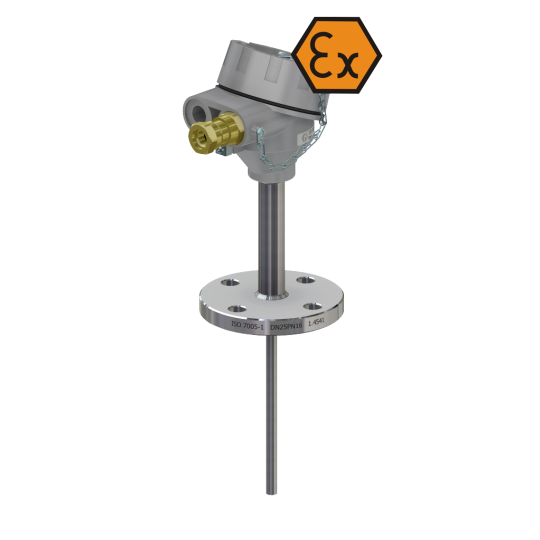

Termómetro de resistencia de cabezal de conexión con reducción - ATEX a prueba de explosión

Especificaciones

• RTD simple y doble
• Inserto de medición con aislamiento mineral intercambiable
• Guante macizo mecanizado (perforado) adecuado para altas presiones
• Diámetros del termopozo: Ø18h7, Ø24h7
• Material del termopozo: acero 1.7335 u otro
• Prensaestopas ATEX I M2, II GD, IP65 (diámetro del cable Ø5..10mm)
• Señal de salida: RTD o 4..20 mA (opción)




Instrucciones de montaje

Sensores firmados ej.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et p. ej., jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  han sido diseñados para medir la temperatura en todas las zonas de explosión de gas, líquido, neblina y polvo. En la zona 0 o 20 solo puede haber un tubo de protección. El cabezal de conexión solo puede estar en las zonas 1 (21) o 2 (22). El límite entre las zonas es la conexión roscada.

Sensores firmados ej.jpg II 2G IIC Tx Gb  et ej., jpg II 2D Ex tb IIIC TX Db  han sido diseñados para la medición de temperatura en las zonas 1 (21) y 2 (22).

Descripción

El sensor consta de un inserto de medición intercambiable, un termopozo perforado, un cuello y un cabezal de conexión de aluminio donde es posible el montaje de un transmisor de temperatura con una señal de salida de 4-20 mA / HART® o Profibus®PA.

El inserto de medición es la parte reemplazable del sensor completo que reduce el tiempo y el costo de mantenimiento del dispositivo de medición instalado en el objeto. El acoplamiento por resorte del inserto de medición proporciona una presión perfecta en la parte inferior del tubo protector, reduce el tiempo de reacción a los cambios de temperatura y aumenta la precisión de la medición y reduce las vibraciones naturales, evitando así fallas mecánicas y eléctricas.

La longitud y el diseño del termopozo, el cabezal de conexión, así como el tipo y número de sensores, la precisión y el método de conexión se pueden seleccionar individualmente para la aplicación respectiva.

Transmisor de temperatura (opción)

El transmisor está montado dentro del cabezal de conexión del sensor, directamente en el inserto de medición.

	Tipo GW1	aluminio, prensaestopas M20x1,5
	Tipo GW2	aluminio, 2 x prensaestopas M20x1,5
	Tipo GW3	aluminio, prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
	Tipo GW4	aluminio, 2 x prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
	Tipo S1	acero inoxidable, prensaestopas M20x1,5
	Tipo S2	acero inoxidable, 2 x prensaestopas M20x1,5
