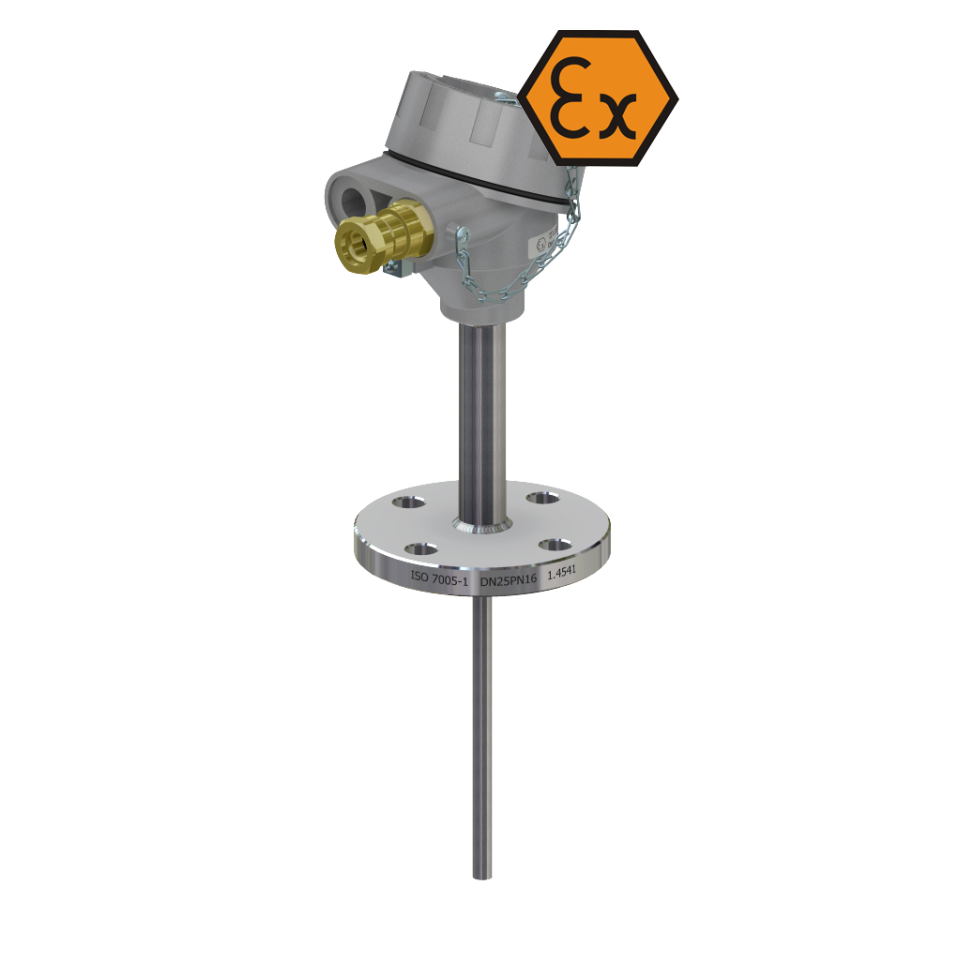

Termopar de respuesta rápida con cabezal de conexión y brida - ATEX a prueba de explosiones

Referencia: GXD-TTTR / GXD-APTTTR

Termopar de respuesta rápida con cabezal de conexión y brida - ATEX a prueba de explosiones
  • Rango de temperatura de diseño: -40 .. + 800 ° C
  • Instalaciones de procesos tecnológicos en todas las industrias
  • Instalación en áreas peligrosas:
    Gases, vapores, nieblas (G): Zona 0, 1, 2
    Polvo (D): Zona 20, 21, 22
    Minas: M2

Envío internacional

Entrega estándar o express

pagos seguros

Todos los pagos son seguros y aprobados.

Mejor precio garantizado

Contáctenos para definir su método de pago.

+33-233-611-670

Inglés - francés - alemán - español

Detalles del producto sobre "Termopar de respuesta rápida con cabezal de conexión y brida - A prueba de explosión ATEX"

Especificaciones

  • TC simple y doble
  • Inserto de medición con aislamiento mineral intercambiable
  • Conexión a proceso soldada al tubo protector
  • Diámetro del tubo de protección: Ø10, Ø11, Ø12, Ø15 mm
  • Material del tubo protector: acero inoxidable 1.4541 (AISI321) u otro
  • Prensaestopas ATEX I M2, II GD, IP65 (diámetro del cable Ø5..10mm)
  • Señal de salida: TC o 4..20 mA (opción)


Instrucciones de montaje

Sensores firmados ej.jpg II 1 / 2G IIC T6 ÷ T5 Ga / Gb  et p. ej., jpg II 1 / 2D Ex ta / tb IIIC TX Da / Db  han sido diseñados para medir la temperatura en todas las zonas de explosión de gas, líquido, neblina y polvo. En la zona 0 o 20 solo puede haber un tubo de protección. El cabezal de conexión solo puede estar en las zonas 1 (21) o 2 (22). El límite entre las zonas es la conexión roscada.

Sensores firmados ej.jpg II 2G IIC Tx Gb  et ej., jpg II 2D Ex tb IIIC TX Db  han sido diseñados para la medición de temperatura en las zonas 1 (21) y 2 (22).

Descripción

Los termómetros de termopar de esta serie están diseñados para ser embridados directamente en el proceso, principalmente en recipientes y tuberías. Estos termómetros son adecuados para medios líquidos y gaseosos bajo carga mecánica moderada y en condiciones químicas normales.

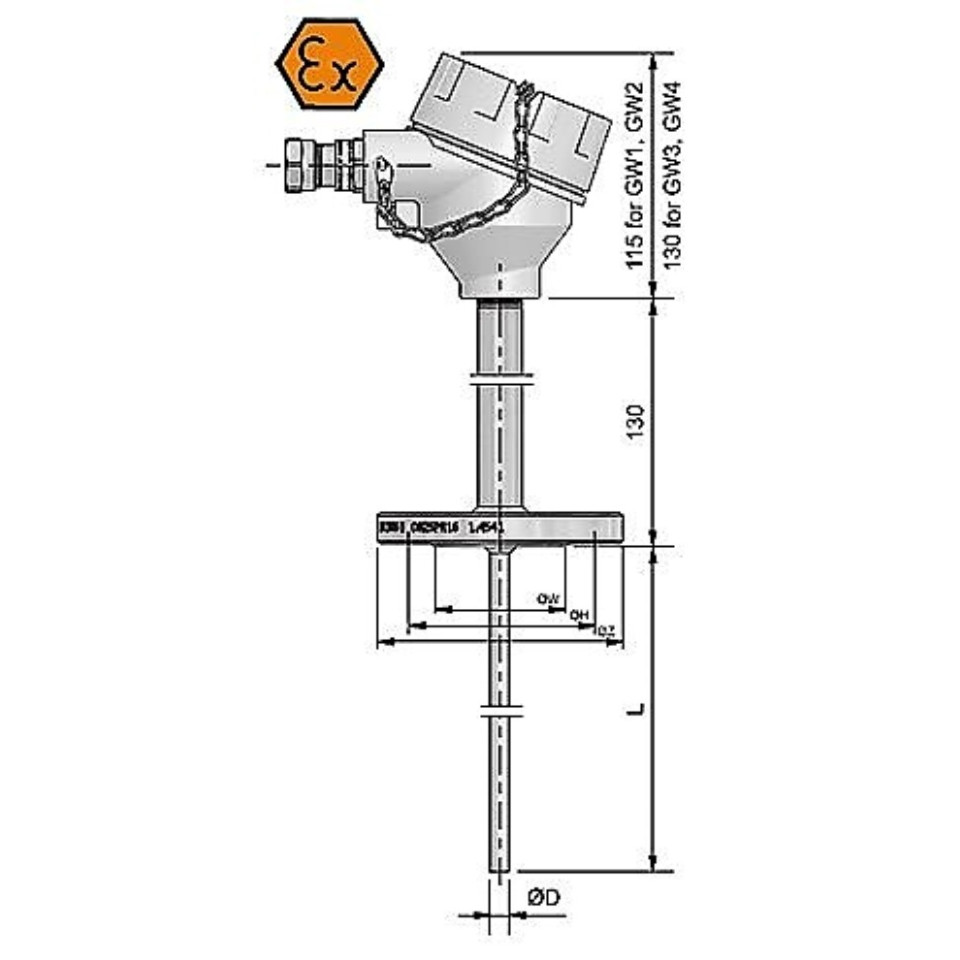

Construcción

El sensor consta de un inserto de medición intercambiable, un tubo protector externo (termopozo) con cuello y un cabezal de conexión de aluminio donde es posible el montaje de un transmisor de temperatura con una señal de salida 4-20 mA / HART® o Profibus®PA.

El inserto de medición es la parte reemplazable del sensor completo que reduce el tiempo y el costo de mantenimiento del dispositivo de medición instalado en el objeto. El acoplamiento por resorte del inserto de medición proporciona una presión perfecta en la parte inferior del tubo protector, reduce el tiempo de reacción a los cambios de temperatura y aumenta la precisión de la medición y reduce las vibraciones naturales, evitando así fallas mecánicas y eléctricas.

La longitud de inserción, el tamaño de la brida, el diseño del termopozo, el cabezal de conexión, así como el tipo y número de sensores y la precisión se pueden seleccionar individualmente para la aplicación respectiva.

Transmisor de temperatura (opción)

El transmisor está montado dentro del cabezal de conexión del sensor, directamente en el inserto de medición.




Tipo GW1 aluminio, prensaestopas M20x1,5
Tipo GW2 aluminio, 2 x prensaestopas M20x1,5
Tipo GW3 aluminio, prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
Tipo GW4 aluminio, 2 x prensaestopas M20x1,5, con ventana para pantalla LED local (LPI-02)
Tipo S1 acero inoxidable, prensaestopas M20x1,5
Tipo S2 acero inoxidable, 2 x prensaestopas M20x1,5

General

  • Referencia GXD-TTTR / GXD-APTTTR
  • Nombre Termopar de respuesta rápida con cabezal de conexión y brida - ATEX a prueba de explosiones

Caracteristicas

  • Tipo de Producto 2x termopar
    par termoeléctrico
  • Temperatura máxima de funcionamiento 800 ° C
  • Diámetro 10mm
    11mm
    12mm
    15mm
  • Tipo de conección Novia
  • Modelo Sonda de bloque de terminales
  • Tipo de termopar E
    J
    K
    N
    T
  • Certificación ATEX EXD
  • Longitud del cable Con bloque de terminales
