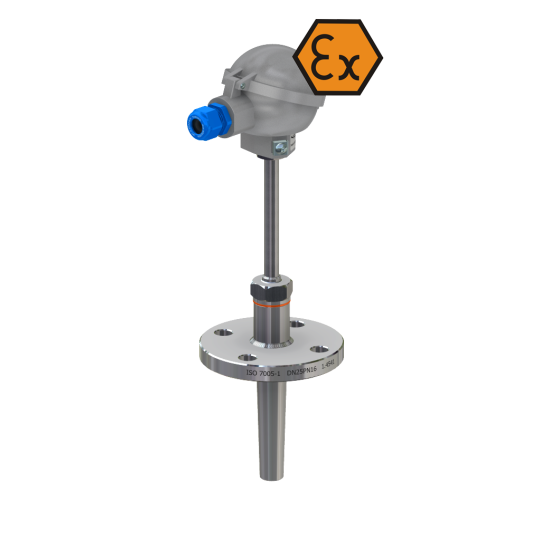

Termómetro de resistencia de cabezal de conexión con brida e inserto - ATEX intrínsecamente seguro
- ATEX EXI
- -200 hasta +600 ° C
- Elección de sensor
- Bloque de terminales
Posibles combinaciones de diámetros de conducto, multiplicidad de sensores y líneas de conexión:
Diámetro de la funda | Simple, por ejemplo 1xPt100 | Doble, por ejemplo 2xPt100 | ||||
Hijo 2 | Hijo 3 | Hijo 4 | Hijo 2 | Hijo 3 | Hijo 4 | |
Ø 1,5 mm | • | • | • | |||
Ø 2,0 mm | • | • | • | |||
Ø 3,0 mm | • | • | • | • | ||
Ø 4,5 mm | • | • | • | • | ||
Ø 6,0 mm | • | • | • | • |
Los termómetros de resistencia revestidos están hechos de cables revestidos de metal con alambres internos (Cu o Ni) aislados entre sí y del revestimiento exterior con polvo de óxido de magnesio (MgO). Esto le da al sensor una alta resistencia a las vibraciones, flexibilidad, así como resistencia a la temperatura y un buen aislamiento eléctrico.
Estos sensores están diseñados para medir directamente la temperatura en lugares de difícil acceso, así como en todos aquellos lugares donde sea necesario utilizar sensores flexibles de pequeños diámetros, alta resistencia a vibraciones y golpes, y con una respuesta corta a largo plazo. cambios de temperatura.
Debido a la presión apretada de la capa aislante (MgO) y la estructura adecuada de los cables internos y la chaqueta, los sensores se pueden doblar con un radio de curvatura mínimo de tres veces el diámetro exterior de la chaqueta.
imagen | solo | rango de medición |
![]() |
CLORURO DE POLIVINILO; Funda: PVC | hasta + 105 ° C |
![]() |
Silicona; Funda: silicona | hasta + 180 ° C |
![]() |
Teflon® FEP; Funda: silicona | hasta + 180 ° C |
![]() |
Teflon® FEP; Pantalla: trenza de Cu; Funda: silicona | hasta + 180 ° C |
![]() |
Teflon® PFA; Funda: teflon® PFA | hasta + 260 ° C |
![]() |
Teflon® PFA; Pantalla: trenza de Cu; Funda: teflon® PFA | hasta + 260 ° C |
![]() |
Teflon® PFA; Trenza: acero inoxidable | hasta + 260 ° C |
![]() |
Fibra de vidrio; Funda: fibra de vidrio; Trenza: acero inoxidable | hasta + 400 ° C |
