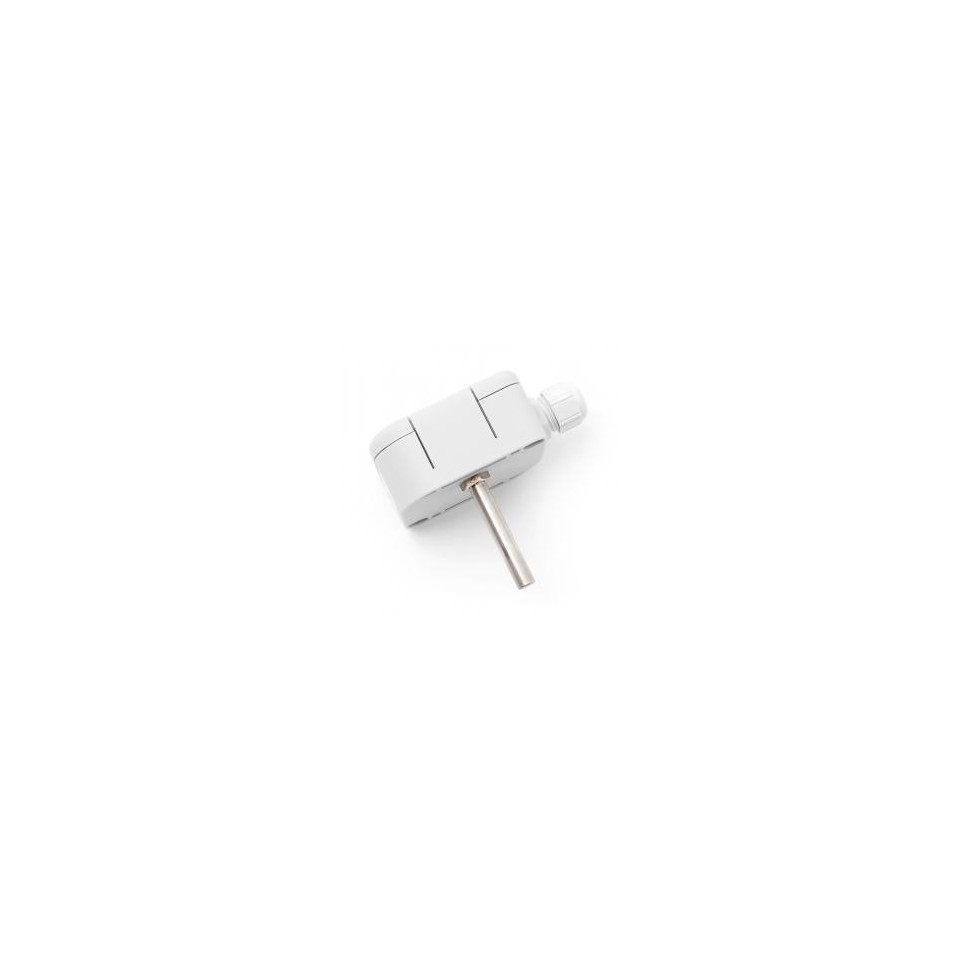

SENSOR DE TEMPERATURA DE RESISTENCIA CON VARILLA DE MEDICIÓN

Serie de sensores de temperatura KNS 120

Tipo de elemento sensible cualquier tipo

Diferencia de temperatura

-40 ° C a 150 ° C (puede estar limitado por el tipo de sensor, que se determinará en la documentación de la garantía)

Clase de protección IP 65 según EN 60529

Material del cabezal de conexión

LEXAN (conforme con la norma EN 45545-2)

Material de varilla acero inoxidable DIN 1.4301

Diámetro del vástago 6 ± 0,2 mm

Longitud de varilla L 70, 120, 180 mm (otra según cliente)

Sección de cable recomendada de 0,35 a 1,5 mm2

Tiempo de respuesta τ0,5 <9 s (en agua corriente a 0,4 ms-1)

Resistencia de aislamiento

> 200 MΩ a 500 VCC, temperatura 25 ° C ± 3 ° C, humedad <80%

Vida media ≈ MTTF * 1,2 x 105 h

* Bajo las condiciones ambientales y operacionales especificadas en la metodología de prueba aprobada.

Pruebas

Pruebas de choque y vibración.

categoría 1, clase B según EN 61373

Prueba de aislamiento 4 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 (posible según NFPA 130)

Envío internacional

Entrega estándar o express

pagos seguros

Todos los pagos son seguros y aprobados.

Mejor precio garantizado

Contáctenos para definir su método de pago.

+33-233-611-670

Inglés - francés - alemán - español

Detalles del producto sobre "SENSOR DE TEMPERATURA DE RESISTENCIA CON VARILLA DE MEDICIÓN"

La serie de sensores de temperatura KNS 120 está diseñada para medir la temperatura de sustancias líquidas o gaseosas. En el segmento de aplicación de vehículos ferroviarios, los sensores se utilizan, por ejemplo, para medir la temperatura del aire exterior debajo del piso del vehículo. Para ello, los sensores están equipados con una varilla de alta resistencia mecánica.

Los sensores consisten en el cabezal de plástico, donde se coloca el elemento sensor, y la caja de medición de metal. Todas las piezas metálicas están fabricadas en acero inoxidable DIN 1.4301. El cable de entrada se conecta al bloque de terminales mediante un ojal, que forma parte del cabezal de conexión. El material base de la cabeza es LEXAN. Los sensores se pueden utilizar para todos los sistemas de control compatibles con los tipos de elementos de detección enumerados en la tabla de parámetros técnicos. El rango máximo de temperatura de funcionamiento del sensor es de -40 ° C a 150 ° C. El sensor cumple con la protección IP 67 según EN 60529.

Los sensores están diseñados para funcionar en un entorno químicamente no agresivo.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Los ensayos de tipo son realizados por un organismo notificado según la norma EN 50155 Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Arte. 12.2.9 según EN 50155 - prueba de aislamiento

- Arte. 12.2.11 según EN 61373 - ensayos de choque y vibración

El material del cabezal de conexión de plástico cumple un conjunto de requisitos para materiales R 24 según la tabla 5 para el nivel de riesgo de incendio HL1-HL2-HL3 de la norma EN 45545-2, enmendada. Puede suministrarse con materiales que cumplan con la norma de seguridad contra incendios NFPA 130, según enmendada.

- diseño de varilla variable - longitud L

- Precisión líder en su clase (excepto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- posibilidad de recubrir sensores de temperatura no estándar (DALLAS, TSiC, KTY, SMT, TC, etc.)

- posibilidad de encerrar dos sensores

- posibilidad de conexión de 3 o 4 hilos

General

  • Referencia GKNS120R
  • Nombre SENSOR DE TEMPERATURA DE RESISTENCIA CON VARILLA DE MEDICIÓN
