SENSOR DE TEMPERATURA CON SALIDA 4 a 20 mA KNS 520

Tipo de sensor KNS 520

Señal de salida de 4 a 20 mA

Rangos de medición estándar ** -30 ° C a 60 ° C

0 ° C a 35 ° C

0 ° C a 100 ° C

0 ° C a 150 ° C

Tensión de alimentación U 12 a 30 VCC

Tensión nominal de alimentación Un 12 VDC

Señal de salida cuando el sensor se interrumpe> 24 mA

Señal de salida cuando el sensor está en cortocircuito <3,5 mA

Error de medición <0,6% para rango con escala, mín. 0,5 ° C

Temperatura ambiente -40 ° C a 80 ° C

Material de la cabeza LEXAN (conforme a EN 45545-2)

Material de varilla

acero inoxidable DIN 1.4301

diámetro de la varilla

8 0,1 mm ±

Longitudes de varilla estándar

70, 120, 180 mm otros según requerimientos del cliente

Clase de protección IP 65 dle EN 60529

Resistencia de aislamiento> 200 M Ω a 500 VCC, temperatura 25 ° C ± 3 ° C y humedad <80%

Vida media ≈ MTTF * 1,2 x 105 h - basado en un cálculo teórico

*) Bajo las condiciones ambientales y operativas especificadas en la metodología de prueba aprobada.

**) ver modificaciones

Pruebas

Pruebas de choque y vibración.

categoría 1, clase B según EN 61373

Compatibilidad electromagnética según EN 50121-3-2

Prueba de aislamiento 1,5 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 (posible según NFPA 130)

Envío internacional

Entrega estándar o express

pagos seguros

Todos los pagos son seguros y aprobados.

Mejor precio garantizado

Contáctenos para definir su método de pago.

+33-233-611-670

Inglés - francés - alemán - español

Detalles del producto sobre "SENSOR DE TEMPERATURA CON SALIDA 4-20 mA KNS 520"

El sensor de temperatura KNS 520 está diseñado para medir la temperatura de sustancias líquidas o gaseosas. En el segmento de aplicación de vehículos ferroviarios, se utiliza, por ejemplo, para medir la temperatura del aire exterior debajo del piso del vehículo. Para ello, el sensor está equipado con una varilla de alta resistencia mecánica.

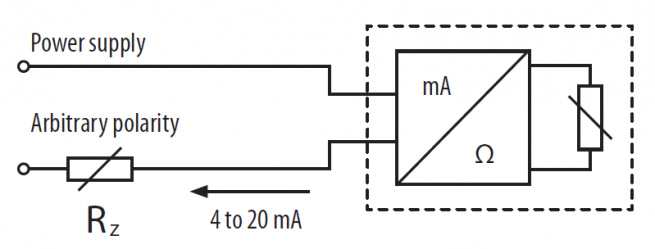

El sensor consta de un cabezal de plástico, donde se coloca un convertidor de la señal de resistencia del sensor de temperatura a la señal de corriente de 4 a 20 mA y una caja de medición metálica. Todas las piezas metálicas están fabricadas en acero inoxidable DIN 1.4301. El cable de alimentación se conecta al bloque de terminales a través de una arandela, que forma parte del cabezal de plástico. El material base de la cabeza es LEXAN. El sensor se puede utilizar para cualquier sistema de control compatible con la señal de salida de 4 a 20 mA. Los rangos de temperatura estándar se muestran en la tabla de parámetros técnicos, mientras que la temperatura máxima alrededor del cabezal del sensor es de 80 ° C y no debe excederse ni siquiera por un período corto de tiempo. El sensor cumple con el grado de protección IP 65 según la norma EN 60529, modificada.

El sensor está diseñado para funcionar en un entorno químicamente no agresivo.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Compatibilidad electromagnética según EN 50121-3-2, enmendada

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes. Se puede suministrar con materiales que cumplan con la norma de seguridad contra incendios NFPA 130, según enmendada.

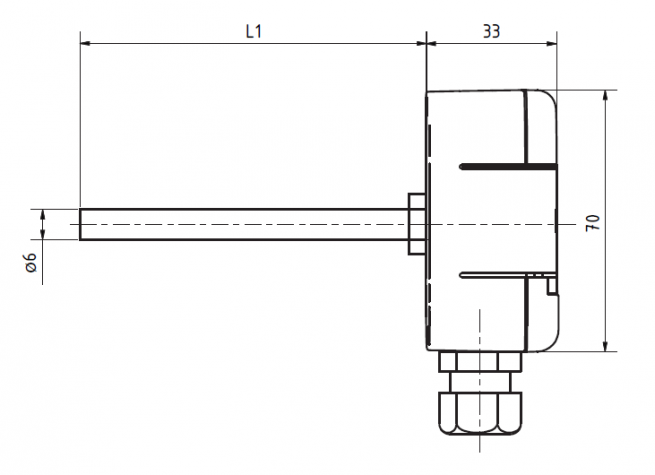

- diseño de varilla variable - longitud L

General

  • Referencia GKNS520R
  • Nombre SENSOR DE TEMPERATURA CON SALIDA 4 a 20 mA KNS 520
