SENSOR INTERIOR DE TEMPERATURA Y HUMEDAD RELATIVA CON SALIDA DE PROTOCOLO CAN (CANopen)

Referencia GKSTH104R

Entrega en 3 a 5 semanas.

Tipo de sensor KSTH 104

Rango de medición de temperatura de -40 ° C a 80 ° C

Precisión de medición de temperatura ± 0,5 ° C en el rango de 0 ° C a 45 ° C

± 0,7 ° C en el rango de 65 ° C a 80 ° C

± 1,1 ° C en el rango de -40 ° C a 0 ° C

Rango de medición de humedad relativa 0 a 95%

Precisión de medición de humedad relativa ± 3% en el rango de 10 a 90%

± 4,5% en el rango de 0 a 10% y 90 a 95%

Señal de salida CAN / CANopen - CiA DS 301

Tensión de alimentación U 15 a 30 VCC

Tensión nominal de alimentación Un 24 VDC

Consumo máximo: 500 mW

típico: 250 mW

Clase de protección IP 30 según EN 60529

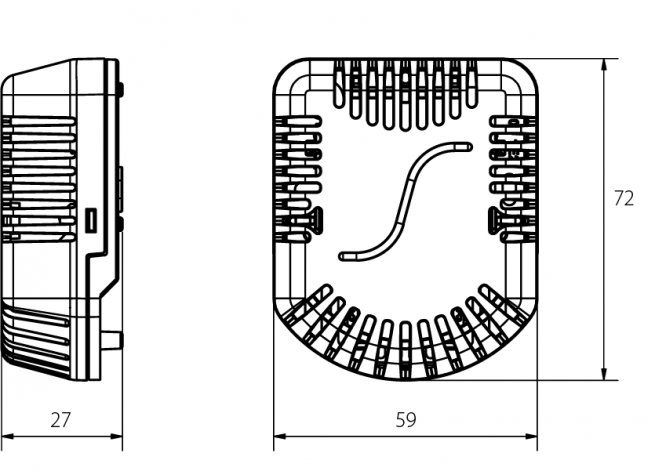

Dimensión de la cabeza 71,9 x 59 x 27 mm

Material de la cabeza LEXAN (conforme a EN 45545-2)

Peso mínimo 35 g

Sección de cable recomendada de 0,14 a 1 mm2

Pruebas

Ensayos de choque y vibración categoría 1, clase B según EN 61373

Compatibilidad electromagnética según EN 50121-3-2

Prueba de aislamiento 1,5 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 (posible según NFPA 130)

Características del producto SENSOR INTERIOR DE TEMPERATURA Y HUMEDAD RELATIVA CON SALIDA DE PROTOCOLO CAN (CANopen)

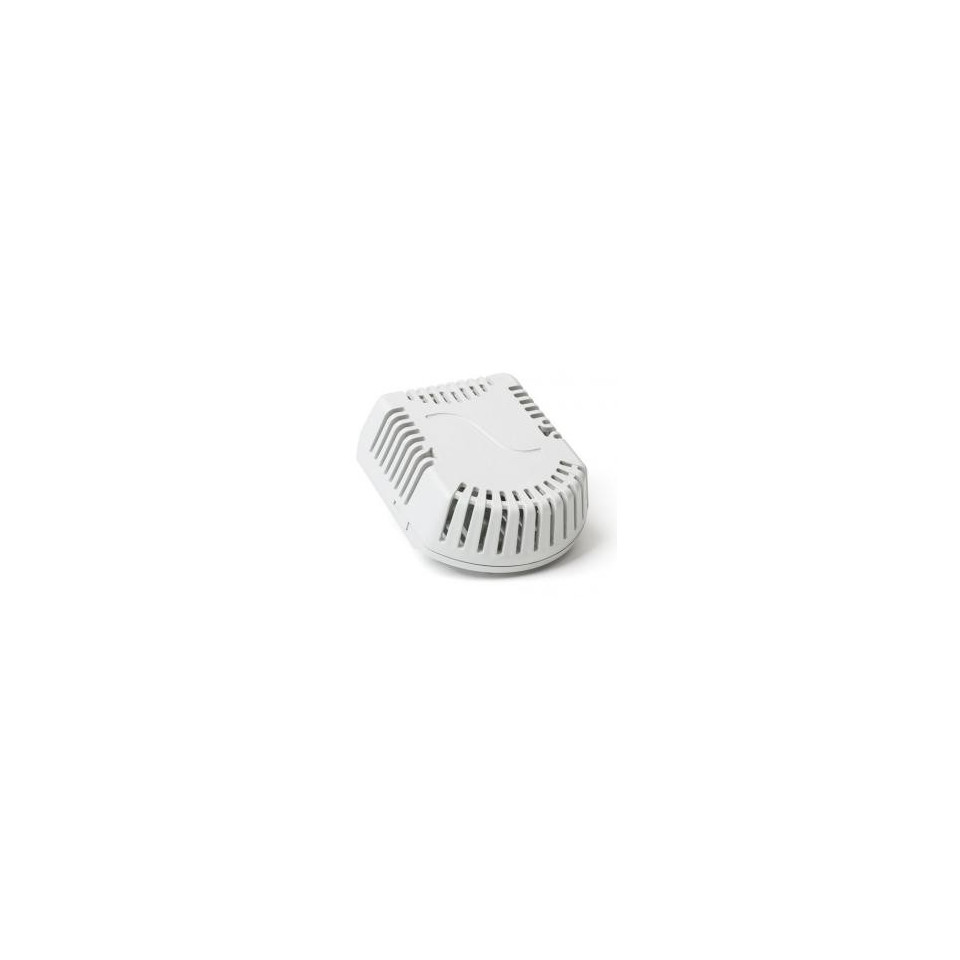

El sensor de temperatura y humedad relativa KSTH 104 está diseñado para medir la temperatura y la humedad relativa del aire en espacios protegidos del agua. En el segmento de aplicaciones de vehículos ferroviarios, se utiliza para medir ambas variables en los compartimentos de pasajeros de unidades de tren y vagones y es parte del sistema de control de temperatura y humedad relativa.

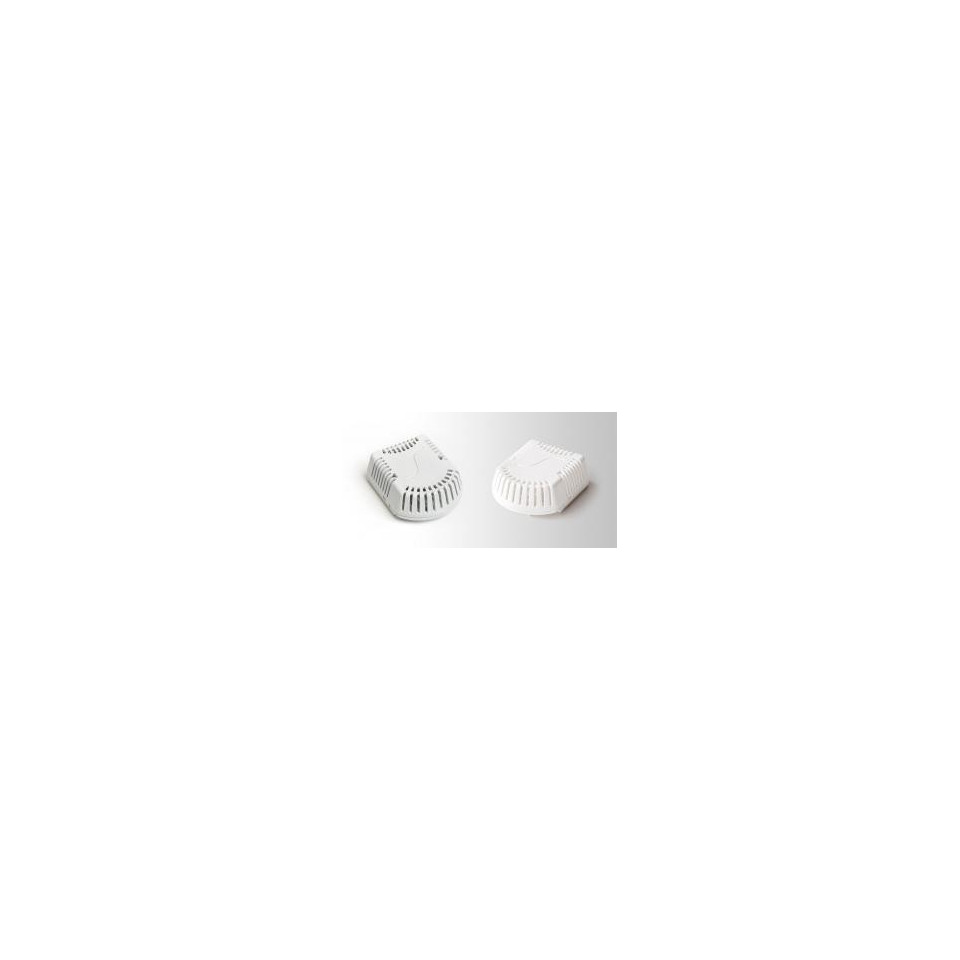

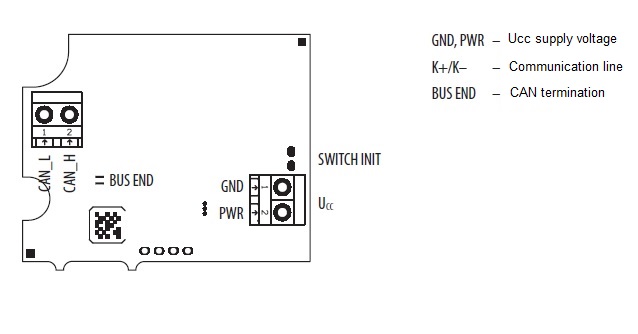

El sensor de temperatura y humedad relativa KSTH 104 consta de un cabezal acanalado de plástico donde se coloca una placa de circuito impreso con los sensores individuales y un convertidor para establecer la comunicación a través del bus CAN. La temperatura y la humedad relativa se miden mediante un sensor interno común, cuya señal se procesa en un microprocesador y se convierte en una señal de salida CANopen con la especificación CiA DS 301. Los sensores cumplen con el índice de protección IP 30 según EN 60529. El diseño adecuado y los materiales de alta calidad garantizan que el sensor no sea molesto, incluso en interiores con altos requisitos estéticos. Puedes elegir el color de la caja blanco o gris.

El sensor de temperatura y humedad relativa KSTH 104 está diseñado para funcionar en un entorno químicamente no agresivo; su uso debe elegirse en función de la temperatura y la resistencia química de los sensores individuales Las condiciones de funcionamiento para establecer el correcto funcionamiento son:

- Temperatura ambiente cerca del sensor: -40 a 80 ° C

- Humedad relativa ambiente: 0 a 95% (humedad sin condensación)

- Presión atmosférica: 87 a 106 kPa

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Compatibilidad electromagnética según EN 50121-3-2, enmendada

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes. Los materiales también cumplen con los requisitos de la norma de seguridad contra incendios NFPA 130, según enmendada.
