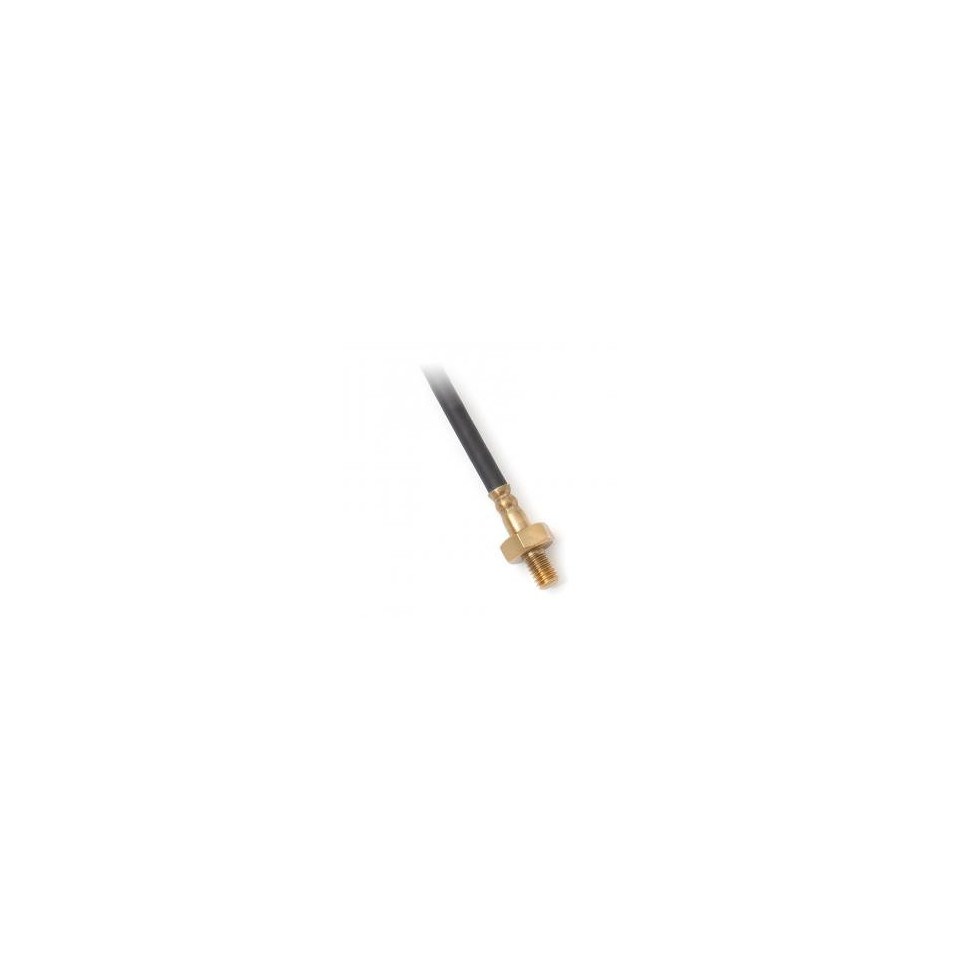

SENSOR DE TEMPERATURA KTG 6 M6, OK 12

SENSOR DE TEMPERATURA KTG 6 M6, OK 12

Referencia GKTG6R

Entrega en 3 a 5 semanas.

Tipo de sensor KTG 6 / R KTG 6E / R

Tipo de elemento sensible Pt, Ni, NTC, TCx

Rango de temperatura -40 ° C a 120 ° C (el rango de medición puede extenderse - ver modificaciones)

Clase de protección IP 67 según EN 60529

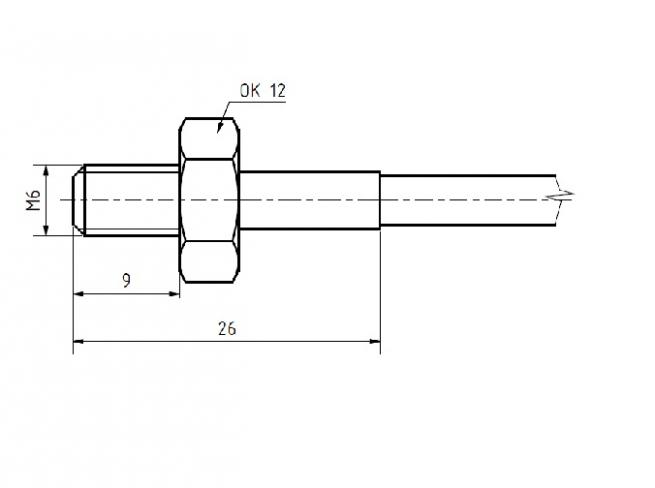

Hilo / OK M 6 / OK 12

Longitud del cable 9 mm

Material de la carcasa de latón

Cable de entrada blindado RADOX 2x0,5 mm2

Resistencia del cable 0,142 Ω

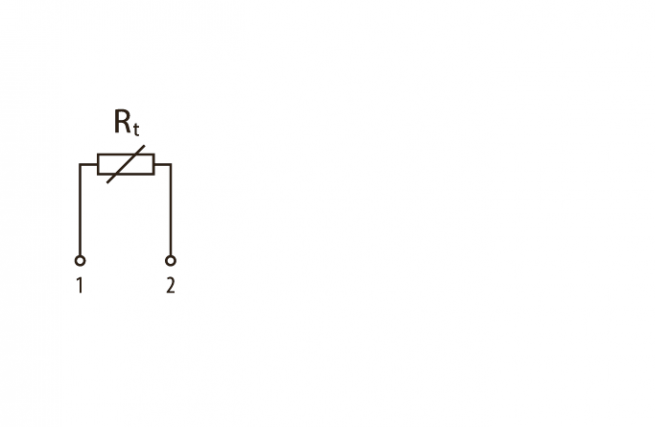

para 1 m de cable para conexión de 2 hilos 0,16 Ω para

Cable de 1 m para conexión de 2 hilos

Tiempo de respuesta τ0,5 <4 s (en agua corriente a 0,4 ms-1)

Resistencia de aislamiento> 200 MΩ a 500 VCC, temperatura 25 ° C ± 3 ° C y humedad <80%

Vida media ≈ MTTF * 8,2 x 105 h

* Bajo las condiciones ambientales y operacionales especificadas en la metodología de prueba aprobada.

Pruebas

Pruebas de choque y vibración.

categoría 2 según EN 61373

Prueba de aislamiento

KTG 6 / R 2,5 kVDC por 1 minuto de duración según EN 50155

KTG 6E / R 5 kVDC para el tiempo 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 y según NFPA 130

Características del producto SENSOR DE TEMPERATURA KTG 6 M6, OK 12

Los sensores de temperatura KTG 6 / R y KTG 6E / R están diseñados para medir la temperatura de sustancias sólidas. En el segmento de aplicación de vehículos ferroviarios, los sensores de temperatura se utilizan, por ejemplo, para medir la temperatura de la superficie de los zócalos de convertidores y enfriadores de elementos de rendimiento de locomotoras eléctricas (unidades de accionamiento) donde, debido a la falta espacio, el cable de alimentación es necesario para guiar en ángulo recto a la placa base y muy cerca de los elementos de actuación en vivo. El sensor está conectado a la superficie de las partes medidas con la rosca M6, que Es parte del sensor.

El rango de temperatura de los sensores de temperatura KTG 6 / R y KTRG 6E / R es de -40 ° C a 120 ° C, y estos límites no deben superarse ni siquiera por un corto tiempo. Los sensores se pueden usar para todos los sistemas de control compatibles con los tipos de elementos de detección enumerados en la tabla de parámetros técnicos. El sensor cumple con el índice de protección IP 67 según la norma EN 60529, según enmendada.

Los sensores de temperatura están diseñados para funcionar en un entorno químicamente no agresivo.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes. Los materiales también cumplen con los requisitos de la norma de seguridad contra incendios NFPA 130, según enmendada.

- posibilidad de cambiar el hilo

- Precisión líder en su clase (excepto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

Si se cambia el cable de silicona blindado (no de acuerdo con la norma EN 45545-2):

- rango de temperatura -50 ° C a 200 ° C
