SENSOR DE TEMPERATURA CON CAJA DE ∅ 2 mm

Referencia GKTG12R

Entrega en 3 a 5 semanas.

Tipo de sensor KTG 12

Tipo de elemento sensible Pt 100/3850, Pt 1000/3850

Diferencia de temperatura

-50 ° C a 200 ° C

Clase de protección IP 67 según EN 60529

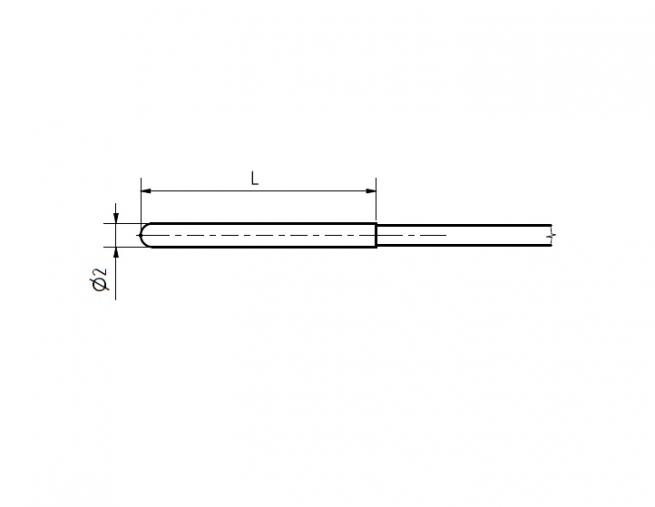

Diámetro de la caja 2 ± 0,1 mm

Longitud de caja L 25 a 60 mm

Material de la carcasa acero inoxidable DIN 1.4301

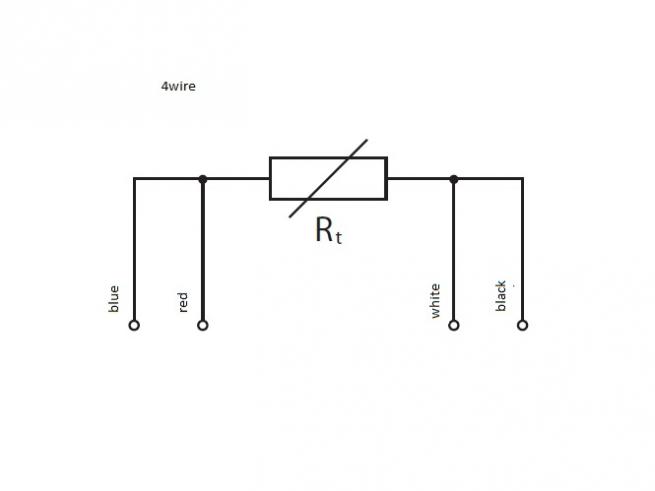

Cable de entrada de teflón sin blindaje de 4 x 0,02 mm2 (4 x AWG 34)

Resistencia del cable 0,07 Ω para 1 m de cable para conexión de 2 cables

Tiempo de respuesta τ0,5 <1,5 s (en agua corriente a 0,4 ms-1)

Resistencia de aislamiento

> 200 MΩ a 500 VCC, temperatura 25 ° C ± 3 ° C, humedad <80%

Vida media ≈ MTTF * 1,2 x 105 h - basado en un cálculo teórico

* Bajo las condiciones ambientales y operacionales especificadas en la metodología de prueba aprobada.

Pruebas

Ensayos de choque y vibración de categoría 2 según EN 61373

Prueba de aislamiento 4 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545

Características del producto SENSOR DE TEMPERATURA CON CAJA DE ∅ 2 mm

El sensor de temperatura de resistencia KTG 12 está diseñado para medir la temperatura de sustancias gaseosas o líquidas. En el segmento de aplicación de vehículos ferroviarios, está destinado para su uso, por ejemplo, en el sistema de aire acondicionado y el sistema de control de temperatura.

El rango de temperatura de funcionamiento del sensor es de -50 ° C a 200 ° C. El sensor se puede utilizar para todos los sistemas de control compatibles con los tipos de elementos de detección enumerados en la tabla de parámetros técnicos. El sensor cumple con el índice de protección IP 67 según EN 60 529. El diámetro de la carcasa de 2 mm garantiza una respuesta rápida del sensor a los cambios de temperatura.

Los sensores están diseñados para funcionar en un entorno químicamente no agresivo.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes.
