SENSOR DE TEMPERATURA CON CAJA DE ∅ 5,8 mm

Referencia GKTG8 / RR

Tipo de sensor KTG 8 / R

Tipo de elemento sensible todos los tipos

Diferencia de temperatura

-40 ° C a 120 ° C (el rango de medición puede ampliarse - ver modificaciones)

Clase de protección IP 67 según EN 60529

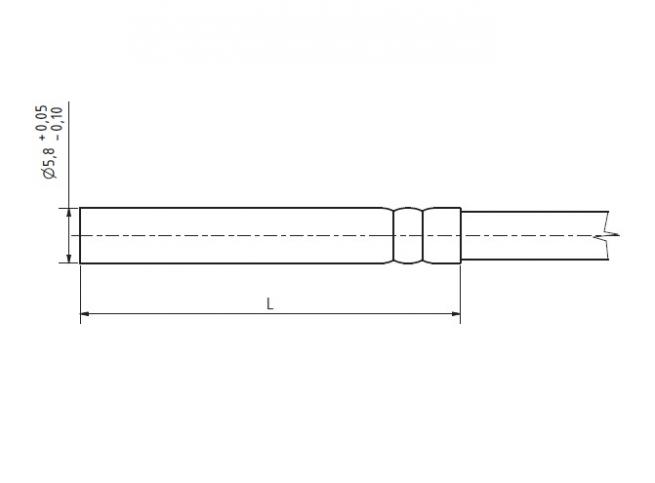

Diámetro de la caja 5,8 ± 0,1 mm

Longitud de caja L 40 a 100 mm

Material de la carcasa acero inoxidable DIN 1.4301

Cable de entrada RADOX blindado 2 x 0,5 mm2

RADOX blindado 4 x 0,5 mm2

Resistencia del cable

0,07 Ω para 1 m de cable para conexión de 2 hilos

Tiempo de respuesta τ0,5 <7 s (en agua corriente a 0,4 ms-1)

Resistencia de aislamiento

> 200 MΩ a 500 VCC, temperatura 25 ° C ± 3 ° C, humedad <80%

Vida media ≈ MTTF * 1,95 x 106 h

* Bajo las condiciones ambientales y operacionales especificadas en la metodología de prueba aprobada.

Pruebas

Ensayos de choque y vibración de categoría 2 según EN 61373

Prueba de aislamiento 4 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 (posible según NFPA 130)

Características del producto SENSOR DE TEMPERATURA CON CAJA DE ∅ 5,8 mm

El sensor de temperatura de resistencia KTG 8 / R está diseñado para medir la temperatura de sustancias gaseosas o líquidas. En el segmento de aplicación de vehículos ferroviarios, está destinado para su uso, por ejemplo, en el sistema de aire acondicionado y el sistema de control de temperatura.

El rango de temperatura de funcionamiento del sensor es de -40 ° C a 120 ° C. El sensor se puede utilizar para todos los sistemas de control compatibles con los tipos de elementos de detección enumerados en la tabla de parámetros técnicos. El sensor cumple con el grado de protección IP 67 según la norma EN 60 529, según enmendada.

Los sensores están diseñados para funcionar en un entorno químicamente no agresivo.

ACCESORIOS

termopozo JTG 8

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes. Los materiales también cumplen con los requisitos de la norma de seguridad contra incendios NFPA 130, según enmendada.

- diseño de varilla variable - longitud L

- posibilidad de recubrir dos elementos sensibles

- Precisión líder en su clase (excepto Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, NTC 20 kΩ)

- posibilidad de recubrir sensores de temperatura no estándar (DALLAS, TSiC, KTY, SMT, TC, etc.)

Si se cambia el cable de silicona blindado (no de acuerdo con la norma EN 45545-2):

- rango de temperatura -50 ° C a 200 ° C
