Convertidores de temperatura CAN KST

Referencia GCAN KSTR

Tipo de convertidor CAN KST

Señal de entrada Pt 1000/3850

Señal de salida CAN / CANopen - CiA DS 301

Rango de medición -50 a 250 ° C

Fuente de alimentación de 10 a 35 V CC (no estabilizada) de 14 a 24 V CA

Consumo / Corriente máxima de suministro: 500 mW, típico: 300 mW

Tensión nominal de alimentación (Un) 24 VCC

Precisión electrónica *) ± 0,2 ° C

Material de la caja de cambios LEXAN (conforme a EN 45545-2)

Stupeň krytí IP 65 según EN 60529

Condiciones de trabajo temperatura ambiente: -40 a 80 ° C

humedad relativa del aire: máx. 100%

presión atmosférica: 70 a 107 kPa

Střední technický život≈ MTTF ** 1,95 x 106 hod– na základě teoretického výpočtu

*) El error de medición del sensor de temperatura KSD 114A depende del caudal y de la tensión de alimentación (error de método) y puede estar entre -1,0 y 1,5 ° C.

**) En las condiciones ambientales y operativas especificadas en la metodología de prueba aprobada.

Pruebas

Ensayos de choque y vibración categoría 1, clase B según EN 61373

Compatibilidad electromagnética según EN 50121-3-2

Prueba de aislamiento 1,5 kVDC durante 1 minuto según EN 50155

Resistencia al fuego según EN 45545 (posible según NFPA 130)

Características del producto Convertidores de temperatura CAN KST

Convertidores de temperatura CAN KST - El protocolo CAN está diseñado para convertir la señal de los elementos sensores de temperatura de tipo resistor Pt 1000/3850 en una señal digital CAN / CANopen - CiA DS 301. Estos convertidores se pueden utilizar en cualquier sistema de control compatible con el protocolo de producción digital CAN. Los rangos de medición estándar del convertidor son de -50 a 250 ° C. El rango de temperatura de funcionamiento es de -40 ° C a 80 ° C. Estos límites no deben excederse ni siquiera por un corto período de tiempo.

Los convertidores están diseñados para funcionar en un entorno químicamente no agresivo.

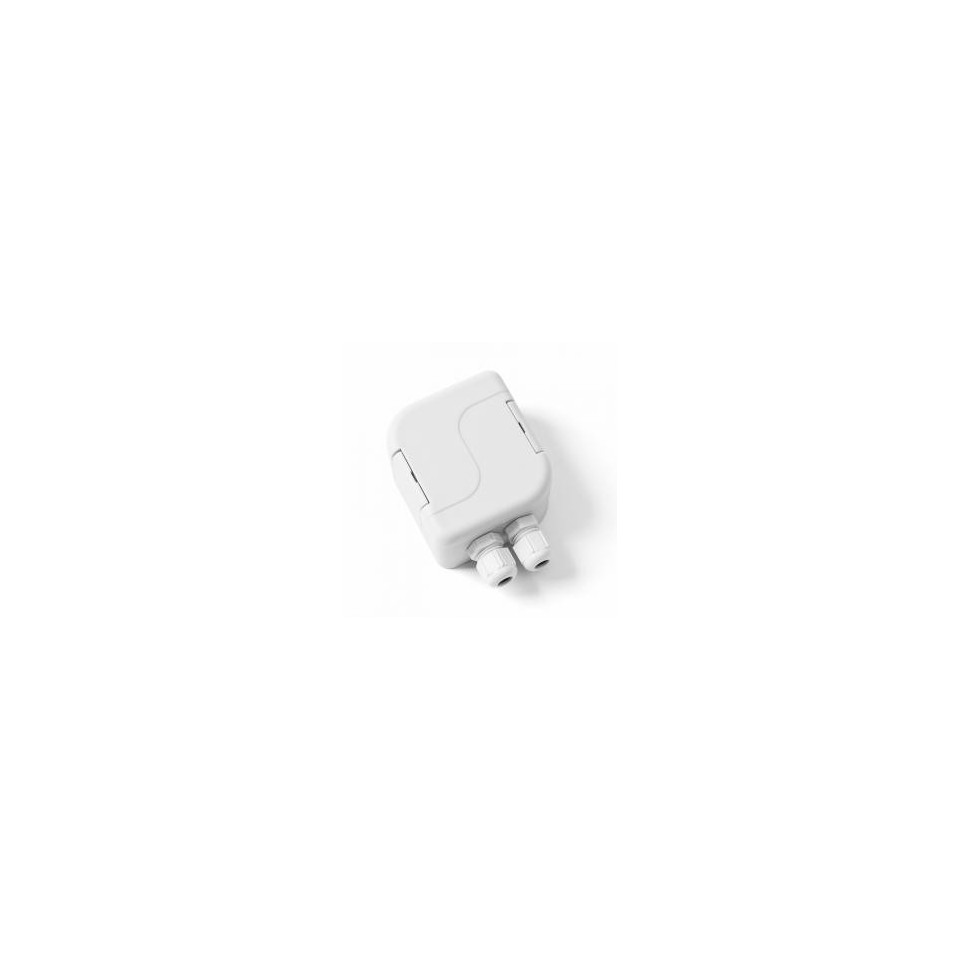

Convertidor KST CAN: la carcasa de plástico está hecha de material LEXAN que cumple los requisitos de EN 45545-2 y es idéntica, por ejemplo, al cabezal de conexión de los sensores KS 120. Se suministra con un soporte de pared o con un clip para montaje en carril DIN. La carcasa de plástico cumple los requisitos de protección IP 65 según EN 60.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Los ensayos de tipo son realizados por un organismo notificado de acuerdo con la norma EN 50155, enmendada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, Art. 12.2.9, 12.2.11 - Compatibilidad electromagnética según EN 50121-3-2, modificada

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

El material de la caja de plástico y la placa de circuito impreso cumple un conjunto de requisitos para materiales R 24 de acuerdo con la Tabla 5 para el nivel de riesgo de incendio HL1-HL2-HL3 de EN 45545-2, enmendada . Puede suministrarse con materiales que cumplan con la norma de seguridad contra incendios NFPA 130, según enmendada.
