CONVERTIDOR AISLADO DE CORRIENTE DIRECTA Y VOLTAJE PARA APLICACIONES FERROVIARIAS PXN / R

Referencia GPXN/RR

Convertidor tipo PXN / R

Rango de temperatura de funcionamiento de -25 ° C a 70 ° C

Rango de temperatura de almacenamiento de -40 ° C a 80 ° C

Fuente de alimentación auxiliar

16 a 300 VCC 90 a 250 VCA

bajo pedido: 20 - 60 VAC

Sistema de alimentación ininterrumpida: clase S1 art .: 5.1.1.2

Consumo máximo 1,5 VA

Voltaje de la señal de entrada: ± 10 mV a ± 1500 V

corriente: de ± 50 uA a ± 10 A

Señal de salida 0 a 20 mA, 4 a 20 mA, 0 a 10 V

0 a ± 20 mA, 0 ± 10 V

Equilibrio del bucle de salida mín. 15 V (Rz - 750 ohmios) a 20 mA

Carga de salida de voltaje máximo 10 mA

Resistencia de entrada de entrada de tensión típ. 100 kohmios / V

Caída de tensión de entrada de corriente <0,54 V

Límite de corriente de entrada típ. 30 mA (fusible electrónico)

Max. error de transferencia <0,1%

Error de linealidad <0,1%

Error de temperatura <0,01% / ° C

Constante de tiempo 1 ms, hasta 300 ms bajo pedido

Caja de protección / bloque de terminales IP 40 / IP 20

Peso 90 g

Grado de contaminación ambiental PD1, PD2

Voltaje de funcionamiento máximo Por aislamiento

categoría de sobretensión del cableado

OVI

Nivel de aislamiento OVIII:

la base

hacer 1000V RMS

hacer 1000V RMS mejorado

hacer 1000V RMS

hacer 600V RMS

hacer 300V RMS

Distancia aérea y superficie

entrada / salida + fuente de alimentación

potencia de salida

min.8 mm

min.6,5 mm

Tensión de prueba Ua entrada / salida 5 kV RMS

Tensión nominal de impulso Uni: 8 kV

Pruebas

Equipo electrónico utilizado en material rodante según EN 50155

Ensayos de choque y vibración según EN 61373

Compatibilidad electromagnética según EN 50121-3-2

Prueba de aislamiento según EN 50124-1

Resistencia al fuego

según EN 45545-2 + A1

Características del producto CONVERTIDOR AISLADO DE CORRIENTE DIRECTA Y VOLTAJE PARA APLICACIONES FERROVIARIAS PXN / R

El módulo PXN / R está diseñado para medir señales de tensión o corriente continua de vehículos ferroviarios. Convierte la señal de entrada en una señal de salida unificada aislada 4..20mA, 0..20mA, 0..10V, 0 .. ± 10V o 0..20mA. Puede procesar señales de CC en el rango de voltaje de ± 10mV a ± 1500V y el rango de corriente de ± 50uA a ± 10A. El módulo se utiliza normalmente para medir señales de derivaciones y divisores de media tensión. La salida del convertidor es una señal activa aislada de la entrada y la alimentación auxiliar.

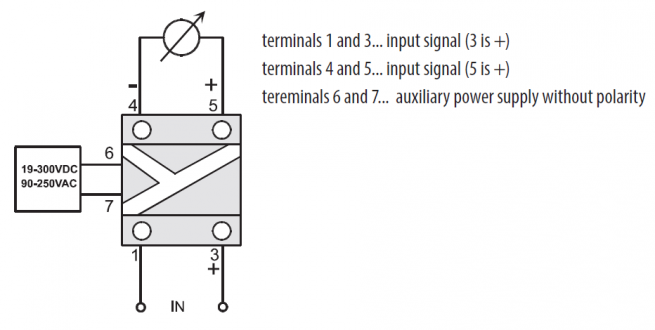

Alimentación por lazo de salida PXN / R.

mide y aísla una señal de tensión o corriente continua de entrada

activa la señal de entrada y salida bipolar

tensión nominal de impulso Uni: 8 kV

distancia del aire y superficie de entrada / salida: mín. 8 mm

tensión de prueba Ua entrada / salida: 5 kV RMS

fuente de alimentación auxiliar 16-300 VDC 90-250 VAC

Instalación en carril DIN 35

precisión de conversión <0,1%

constante de tiempo 1ms, hasta 300ms bajo pedido

PRUEBAS, DECLARACIONES, CALIBRACIONES

Equipos electrónicos utilizados en material rodante de acuerdo con EN 50155, modificada

Compatibilidad electromagnética según la norma EN 50121-3-2, enmendada

Coordinación de aislamiento según norma EN 50124-1, modificada

Ensayos de golpes y vibraciones según la norma EN 61373, enmendada

La protección contra incendios según la norma EN 45545-2 + A1, modificada, cumple todos los requisitos para productos supervisados según la tabla 2 - el circuito impreso cumple todos los requisitos R24 - la carcasa cumple todos los requisitos de R26
