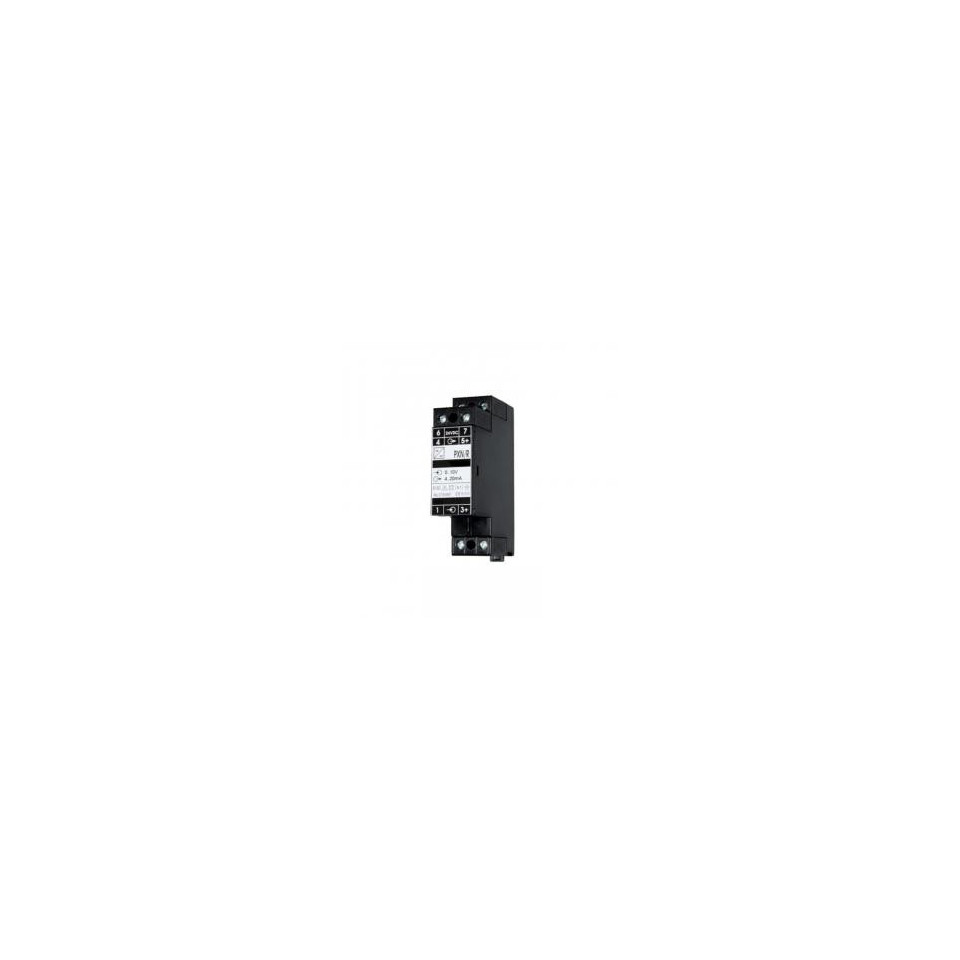

CONVERTIDOR DE CORRIENTE O VOLTAJE ALTERNATIVO AC24 / R PARA APLICACIONES FERROVIARIAS

Referencia: GAC24/RR

CONVERTIDOR DE CORRIENTE O VOLTAJE ALTERNATIVO AC24 / R PARA APLICACIONES FERROVIARIAS

Tipo de producto AC24 / R

Rango de temperatura de funcionamiento de -25 ° C a 70 ° C

Rango de temperatura de almacenamiento de -40 ° C a 80 ° C

Voltaje de suministro de 12 a 30 VCC

Clase de señal de entrada nominal S1 čl .: 5.1.1.2

Señal de entrada nominal 1A, 2,5A, 5A AC

57,7V, 100V, 110V, 230V, 380V, 400V, 500V AC

65V, 115V, 127V, 265V, 440V, 460V, 600V AC

Señal de salida 4 a 20 mA pasivní

Consumo de entrada de voltaje máximo 0,5 mA

Consumo de entrada de corriente <0,015 VA

Voltaje de capacitancia de sobrecarga de entrada: 2 Ujm - 1s

corriente: 2 Ijm - 1min, 20 Ijm - 1s

Rango de medición estándar 0 a 1 Ijm (Ujm), otros bajo pedido

Rango de medición máximo 0 a 1,2 Ijm (Ujm)

Límite de corriente de entrada típ. 28mA (fusible electrónico)

Transferencia lineal

Max. error de transferencia <0,5% con factor de cresta <10

Error de temperatura <0,02% / ° C

Distancia aérea y superficie

entrada / salida min. 8 mm

Tensión nominal de impulso Uni 8kV

Tensión de prueba Ua entrada / salida 4kVef

Tiempo de estabilización de señal 300ms

Caja de protección / bloque de terminales IP 40 / IP 20

Peso 120 g

Medio ambiente stupeň znečistění PD1, PD2

Voltaje de funcionamiento máximo Por aislamiento

categoría de sobretensión del cableado

OVI

OVI

Nivel de aislamiento OVIII:

la base

a 1000 V RMS

a 1000 V RMS

a 1000V RMS mejorado

a 1000 V RMS

a 600 V RMS

a 300 V RMS

Pruebas

Ensayos de choque y vibración según EN 61373

Compatibilidad electromagnética según EN 50121-3-2

Ensayo de aislamiento según EN 50155

Resistencia al fuego

según EN 45545

Envío internacional

Entrega estándar o express

pagos seguros

Todos los pagos son seguros y aprobados.

Mejor precio garantizado

Contáctenos para definir su método de pago.

+33-233-611-670

Inglés - francés - alemán - español

Detalles del producto sobre "AC24/R CONVERTIDOR DE CORRIENTE O TENSIÓN AC PARA APLICACIONES FERROVIARIAS"

El convertidor AC24 / R convierte el valor eficaz real de una señal de CA medida en una señal de CC unificada. Hay un transformador de medida en la entrada del convertidor de corriente. Aísla el circuito de entrada medido y convierte la señal de entrada en un voltaje adecuado para su posterior procesamiento. Después de la rectificación bidireccional, calculando el valor RMS y filtrando la señal, se crea una señal DC de salida en la salida del convertidor. La salida de voltaje se aísla mediante un optoacoplador. El cálculo del valor RMS se realiza en un convertidor monolítico de Analog Devices. Los circuitos de entrada y salida están protegidos contra sobrecargas.

El convertidor AC24 / R también es adecuado para procesar formas de onda muy distorsionadas de la señal de entrada. Se puede utilizar incluso si hay convertidores de frecuencia u otros elementos de control no lineales en el sistema. Al medir formas de onda de señal distorsionadas por convertidores de valor medio, los errores pueden alcanzar decenas de por ciento. La siguiente tabla muestra la diferencia entre medir el valor medio de la señal y el valor RMS para varias formas de onda distorsionadas.

PRUEBAS, DECLARACIONES, CALIBRACIONES

Equipos electrónicos utilizados en material rodante según la norma EN 50155, modificada

Compatibilidad electromagnética según la norma EN 50121-3-2, enmendada

Coordinación de aislamiento según norma EN 50124-1, modificada

Ensayos de golpes y vibraciones según la norma EN 61373, enmendada

La protección contra incendios según la norma EN 45545-2 + A1, modificada, cumple todos los requisitos para productos supervisados ​​según la tabla 2 - el circuito impreso cumple todos los requisitos R24 - la carcasa cumple todos los requisitos de R26

General

  • Referencia GAC24/RR
  • Nombre CONVERTIDOR DE CORRIENTE O VOLTAJE ALTERNATIVO AC24 / R PARA APLICACIONES FERROVIARIAS
