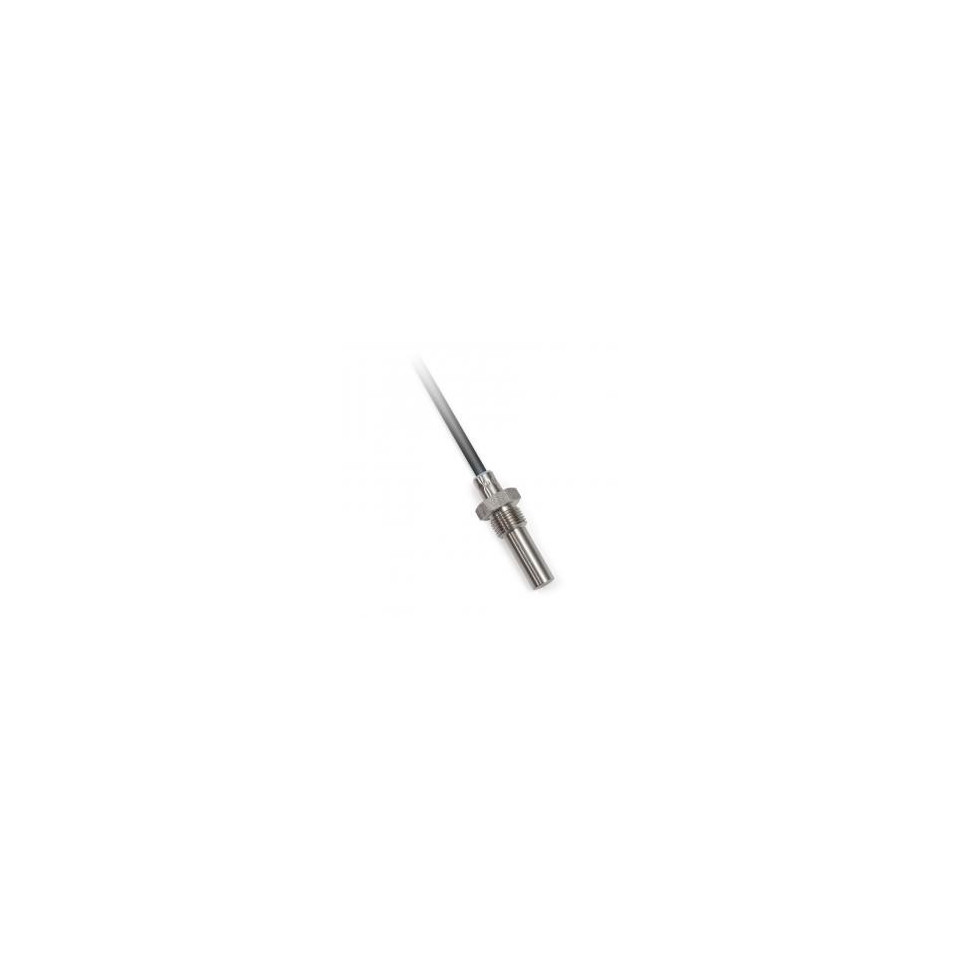

INTERRUPTORES BIMETALES KTSB 060 / R CON CABLE E HILO

Referencia GKTSB 060/RR

Tipo de sensor KTSB 060 / R

Sensor bimetálico TMC - C1B

Rango de temperatura (selección de la temperatura de activación) 70 a 180 ° C (en pasos de 10 C) *, el rango de medición se puede ampliar - ver modificación

Diseño de contacto normalmente cerrado / acción rápida

Voltaje / corriente de conmutación máxima 10.000 ciclos 250VAC / 2.5A

3.000 ciclos 250VAC / 6.3A

Tolerancia de conmutación ± 5 ° C

Material de la carcasa acero inoxidable DIN 1.4301

Diámetro de la caja 10 mm

La longitud de la carcasa de 50 a 120 mm incluye rosca

Tipo de rosca / OK M14 x 1,25 / OK17

Clase de protección IP 67 según EN 60529

Resistencia de aislamiento en ambiente normal min. 20 MΩ

Conexión de contacto de 2 hilos

Cable de entrada blindado RADOX 2 x 0,5 mm2, RADOX hasta 125 ° C

Peso min 0,2 kg según diseño *) a 5 ° C bajo pedido

Pruebas

Ensayos de choque y vibración de categoría 2 según EN 61373

Prueba de aislamiento 4 kVDC durante 1 minuto según EN 50155

Resistencia al fuego

según EN 45545 y según NFPA 130

322.66KB Descargas

Hoja de datos GKTSB060R | INTERRUPTORES BIMETÁLICOS KTSB 060/R CON CABLE Y ROSCA

Características del producto INTERRUPTORES BIMETALES KTSB 060 / R CON CABLE E HILO

Los termostatos bimetálicos de la serie KTSB 060 / R están diseñados como reguladores de dos estados (control ON / OFF) que comparan la temperatura preestablecida e instantánea y desconectan inmediatamente el contacto cuando se alcanza una temperatura establecida. La temperatura de conmutación requerida se define según las necesidades del cliente mediante la selección de un interruptor térmico bimetálico y no se puede cambiar.

Los interruptores bimetálicos de la serie KTSB 060 / R constan de una carcasa de acero inoxidable que contiene un interruptor bimetálico (corte térmico) y un cable de alimentación.

Los interruptores bimetálicos de la serie KTSB 060 / R se utilizan para señalar una temperatura excedida en varias aplicaciones, p. Ej. para proteger transformadores, etapas de potencia de semiconductores, motores y baterías potentes. Los interruptores bimetálicos de la serie KTSB 087 / R están diseñados para funcionar en entornos químicamente no agresivos.

PRUEBAS, DECLARACIÓN, CALIBRACIONES

Las pruebas de tipo las lleva a cabo un organismo notificado de acuerdo con la norma EN 50155, en su versión modificada, Aplicaciones ferroviarias - Equipos electrónicos utilizados en material rodante, art. 12.2.9, 12.2.11

- Prueba de aislamiento según EN 50155, enmendada

- Ensayos de choque y vibración según EN 61373, según enmendado

Si se cambia el cable de silicona apantallado 2 x 0,34 mm2 (no conforme a la norma EN 45545-2):

- rango de medición: 70 ° C a 180 ° C

El producto cumple con los parámetros de acuerdo con la norma EN 45545-2, según enmendada, Protección contra incendios de vehículos ferroviarios. Parte 2: Requisitos para el comportamiento al fuego de materiales y componentes. Los materiales también cumplen con los requisitos de la norma de seguridad contra incendios NFPA 130, según enmendada.
