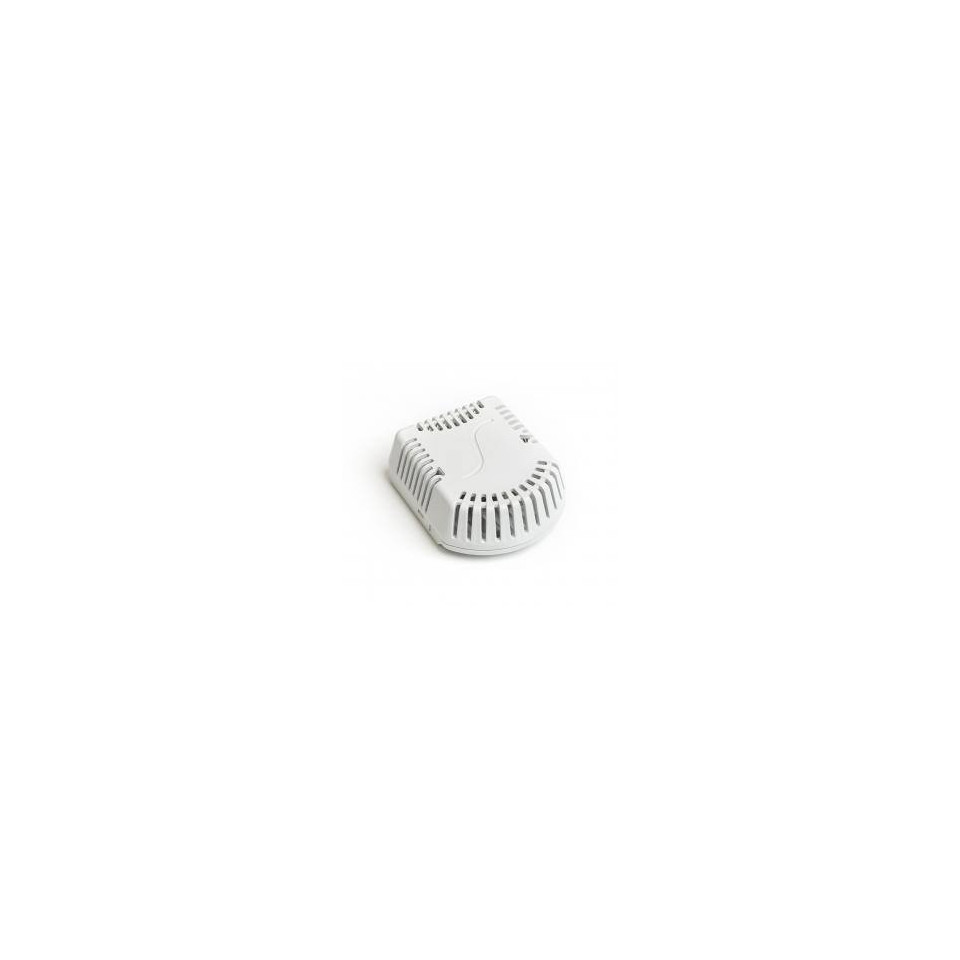

STHCPV - Sonda combinada CAN
Referencia GSTHCPV104R
Características del producto STHCPV - Sonda combinada CAN
Al seleccionar sensores específicos, es posible elegir una variante del sensor con diferentes combinaciones de cantidades medidas (combinación de dos a cinco cantidades medidas).

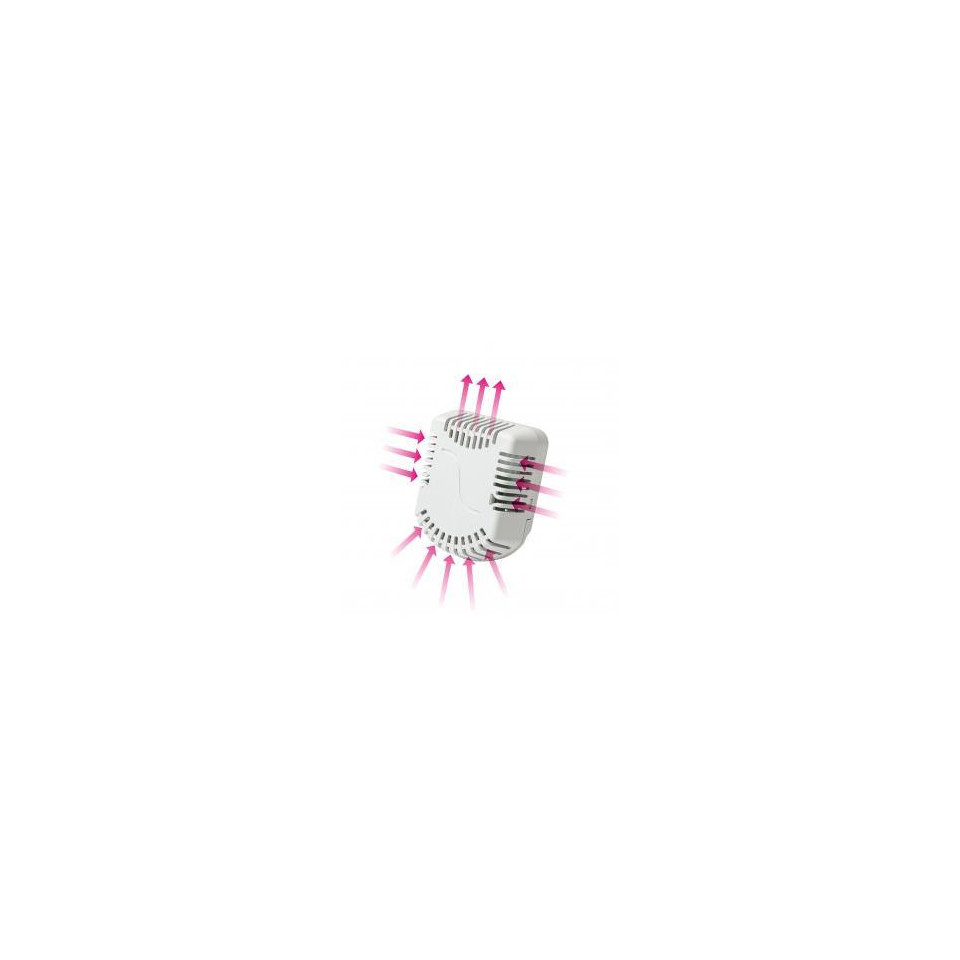

Temperatura combinada, humedad relativa, sensor de CO 2 , presión atmosférica y VOC - STHCPV 104 consiste en un cabezal de plástico con ranuras, en el que se ubican una placa de circuito impreso con sensores individuales y un convertidor para garantizar la comunicación a través del bus CAN. La temperatura, la humedad relativa, la presión atmosférica y los COV se miden mediante un sensor interno común cuya señal se procesa en un microprocesador y se convierte en una señal de salida CANopen con la especificación CiA DS 301. 2 se mide mediante un módulo NDIR cuya señal digital también se convierte. CANopen con la especificación CiA DS 301. Una función de autocalibración está disponible para Sensor de concentración de CO 2 para garantizar que el sensor esté configurado en el valor mínimo de CO 2 .correspondiente al nivel de concentración externa. Los sensores temperatura, humedad relativa, CO 2 , presión atmosférica y VOC - STHCPV 104 son conforme a la clase de protección IP 30 de acuerdo con la norma modificada EN 60529. El diseño agradable y los materiales de calidad aseguran que sensores temperatura, humedad relativa, CO 2 , presión atmosférica y VOC - STHCPV 104 No molestar incluso en interiores sujetos a altos requisitos estéticos. Los sensores de temperatura, humedad relativa, CO 2 , la presión atmosférica recomendada y los COV se encuentran a una altura de 1,5 m de la pared interior, en el área de movimiento de personas, lejos de lugares soleados y afectados por la temperatura de las paredes, fuentes de calor o iluminación.
Los sensores temperatura, humedad relativa, CO 2 , presión atmosférica y VOC - STHCPV 104 están diseñados para operar en un entorno químicamente no agresivo. Condiciones de funcionamiento para garantizar el correcto funcionamiento del sensor de CO. 2 son los siguientes:
- temperatura ambiente: 0 a 45 ° C
- humedad relativa: 0 a 85% (sin condensación)
- presión atmosférica: 87 a 106 kPa
| Tipo de sensor | STHCPV 104 |
| Rango de medición de temperatura ** |
0 a 45 ° C con precisión de medición de CO garantizada 2 de |
| Precisión de medición de temperatura * | ± 0,5 ° C a 25 ° C ± 1,0 ° C en el rango de 0 a 65 ° C |
| Rango de medición de humedad relativa * | 0 a 85% con precisión de medición de CO 2 garantía 0 a 95% sin precisión de medición de CO 2garantía |
| Precisión de medición de humedad relativa * | ± 3% entre 20 y 80% ± 4,5% entre 0 y 19% y 81 a 95% |
| Rango de medición de CO 2 * | 400 a 5000 ppm |
| Exactitud de medición de CO 2 * | ± 100 ppm |
| Tiempo de reacción de CO 2 (90%) | 90 s |
| Rango de medición de VOC (índice IAQ) * | 0 a 500 |
| Precisión de medición de VOC * | ± 15% |
| Rango de medición de la presión atmosférica * | 300 a 1100 hPa |
| Precisión de medición de la presión atmosférica * (en el rango de temperatura de 0 a 65 ° C, en el rango de 300 a 1100 hPa) |
desviación absoluta: ± 0,6 hPa estabilidad de temperatura a largo plazo: ± 1,0 hPa |
| Precisión de medición de la presión atmosférica * (rango de temperatura de 25 a 40 ° C, rango de 700 a 1100 hPa) |
desviación absoluta: ± 0,12 hPa |
| Señal de salida | CAN / CANopen-CiA DS 301 |
| Tensión de alimentación | 15 a 30 V DC |
| Tensión nominal de alimentación U n | 24 V DC |
| Consumo | máximo: 500 mW típico: 300 mW |
| Grado de protección | IP 30 según EN 60529, modificado |
| Dimensiones de la cabeza | 71,9 x 59 x 27 mm |
| Material de la cabeza | Extensión LEXAN |
| Peso | mínimo 35 g |
| Sección recomendada del conductor | 0,14 a 1 mm 2 |
Nota: El fabricante se reserva el derecho de modificar el diseño y las características técnicas de los productos.
INSTALACIÓN Y MANTENIMIENTO DEL SENSOR

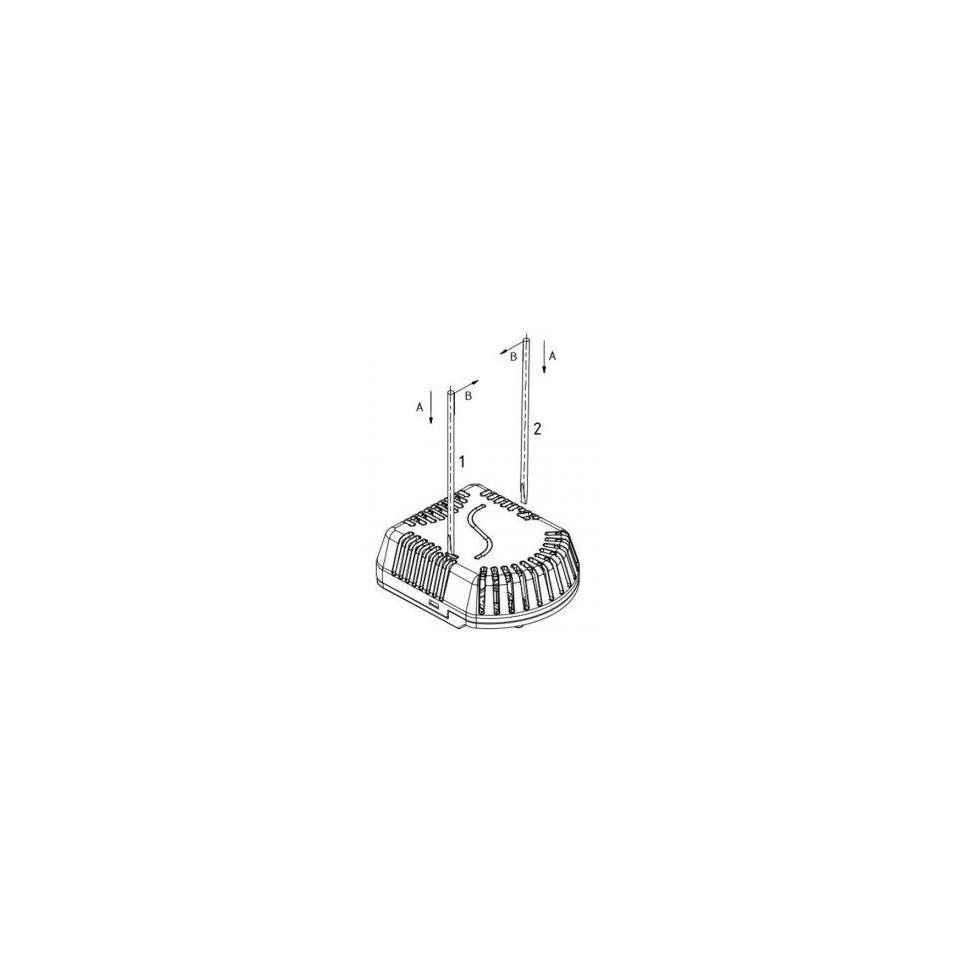

Los sensores están diseñados para montarse en una pared u otra superficie vertical. Para la fijación, es necesario preparar los agujeros necesarios para los tornillos de montaje utilizando una plantilla (suministrada con el sensor).
Antes de conectar el cable de alimentación, es necesario separar la cubierta perforada de la base de plástico. Retire la cubierta e inserte el cable a través del orificio de 9 mm, aplique la base a la superficie y atornille con dos tornillos o pernos. La longitud de los pernos o tornillos de fijación para la fijación se debe elegir según el grosor de la base de plástico. Conecte el cable de alimentación a los terminales de acuerdo con la sección "Cableado". Diagrama: coloque la cubierta perforada en la base fija y bloquéela haciendo clic sobre ella. Después de la instalación y conexión al dispositivo de medición eléctrica, el sensor está listo para usar. El sensor no requiere ningún mantenimiento en particular.
